394
Ciclos de taladrado y de roscado con macho

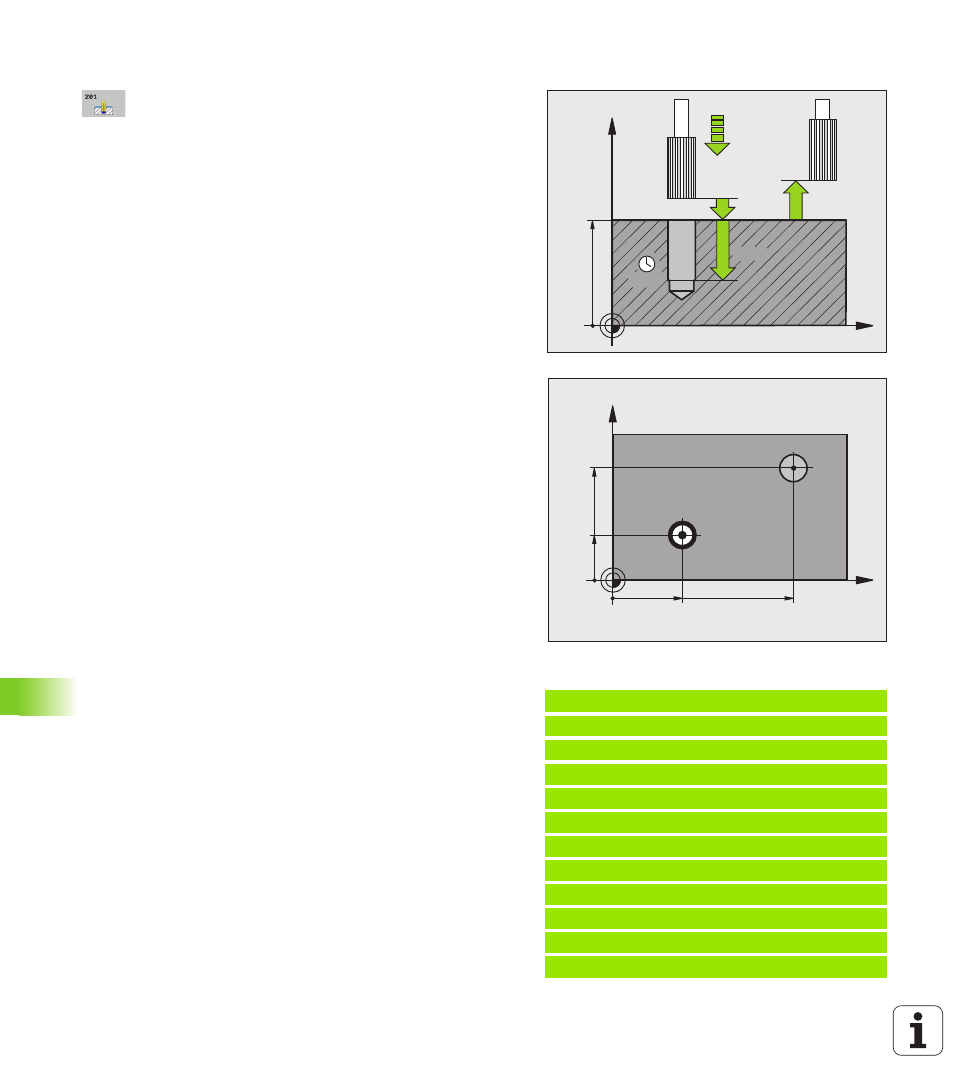

16.4 ESCARIADO (ciclo 20
1)
Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza Campo de introducción 0 a 99999,9999
 Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
Campo de entrada -99999,9999 hasta 99999,9999
 Avance al profundizar
Q206: Velocidad de
desplazamiento de la hta. durante el escariado en
mm/min. Campo de introducción 0 a 99999,9999
alternativo FAUTO, FU
 Tiempo de espera abajo
Q211: Tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 a 3600,0000
 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en
mm/min. Cuando se introduce Q208 = 0 es válido el
avance de escariado Campo de introducción 0 a
99999,999
 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de introducción 0 a 99999,9999
 2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Ejemplo: Bloques NC
11 CYCL DEF 201 ESCARIADO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=100 ;AVANCE AL PROFUNDIZAR
Q211=0,5 ;TIEMPO DE ESPERA ABAJO
Q208=250 ;AVANCE DE RETROCESO
Q203=+20 ;COORDENADA SUPERFICIE
Q204=100 ;2ª. DIST.DE SEGURIDAD
12 X+30 FMAX
13 Y+20 FMAX M3 M99
14 X+80 FMAX
15 Y+50 FMAX M99
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
