Eje Y 58

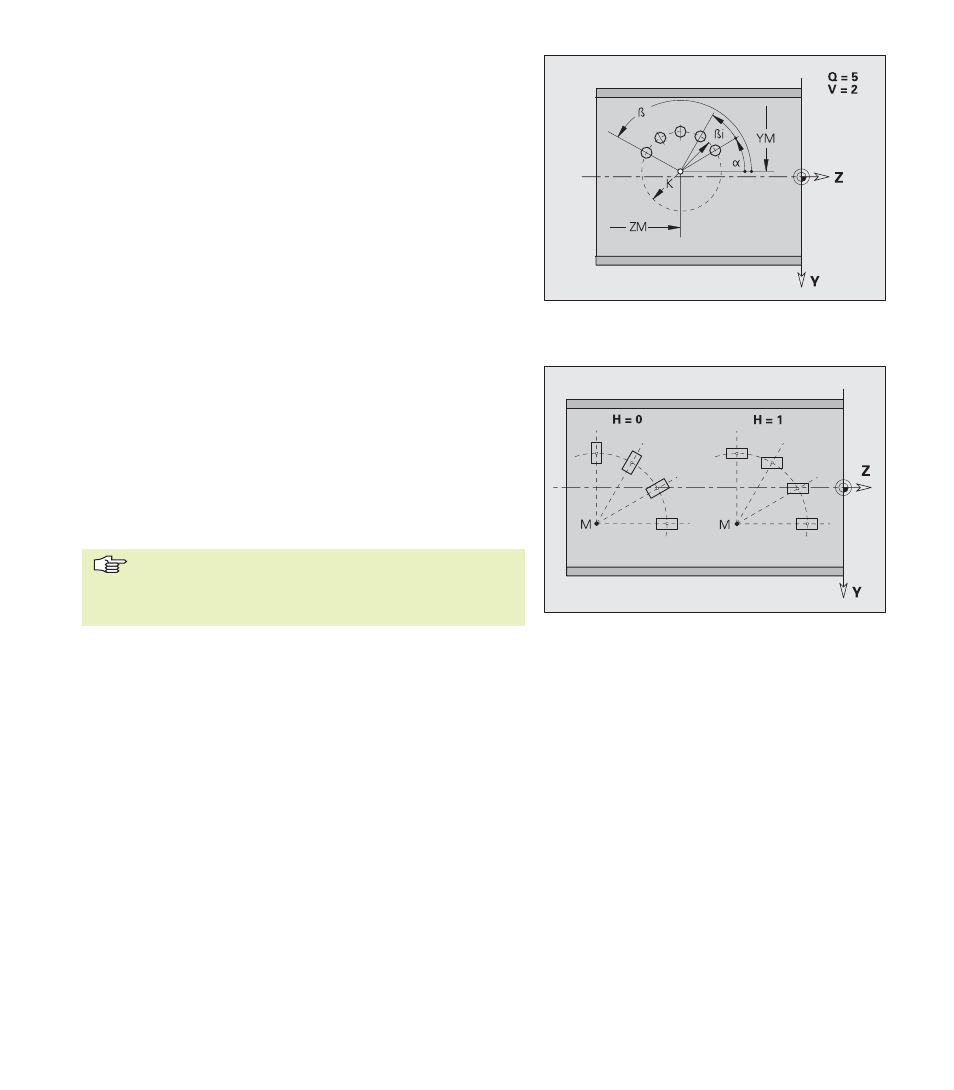

Modelo circular de taladros, modelo circular de
figuras
Parámetros
YM(Y), ZM(Z): punto medio del modelo
Radio: Radio del modelo de taladros/figuras
K: Diámetro del modelo de taladros/figuras
α(A):
Posición del primer taladro/figura (referencia: ángulo al eje X
positivo)
Orientación:
■ en sentido horario
■ en sentido antihorario
Casos especiales:
■ sin α y β: subdivisión del círculo completo, empezando
en 0°
■ sin β : subdivisión del círculo completo
Q: Número de taladros/figuras
β(W): Posición del último taladro/figura (referencia: ángulo al eje X
positivo)
βi(W): Distancia entre los diferentes taladros/figuras
Situación:
(sólo en figuras)
■ Situación normal: la figura inicial gira alrededor del punto
medio del modelo (rotación alrededor del punto medio del
modelo)
■ Situación original: la situación de la figura no varía
(traslación)
Descripción del taladro/figura
En los modelos con ranura circular se suma el ”centro
de la curvatura” a la posición del modelo (véase en el
modo de empleo ”
4.7.11 Modelo circular con ranuras
circulares”).
4.1
.3
Cont
or
nos en el plano
YZ
(vista
en
planta)
