CNC-PILOT 4290 de HEIDENHAIN 5
Limitación del corte
Si parte del contorno de fresado está fuera del contorno giratorio,
debe limitarse la superficie a mecanizar con el parámetro
”Diámetro de superficie X / diámetro de ref. X” (parámetro de la
identificación de la sección o de la definición de la figura).
2
Eje
Y
e
n
D
IN
P
L
U
S

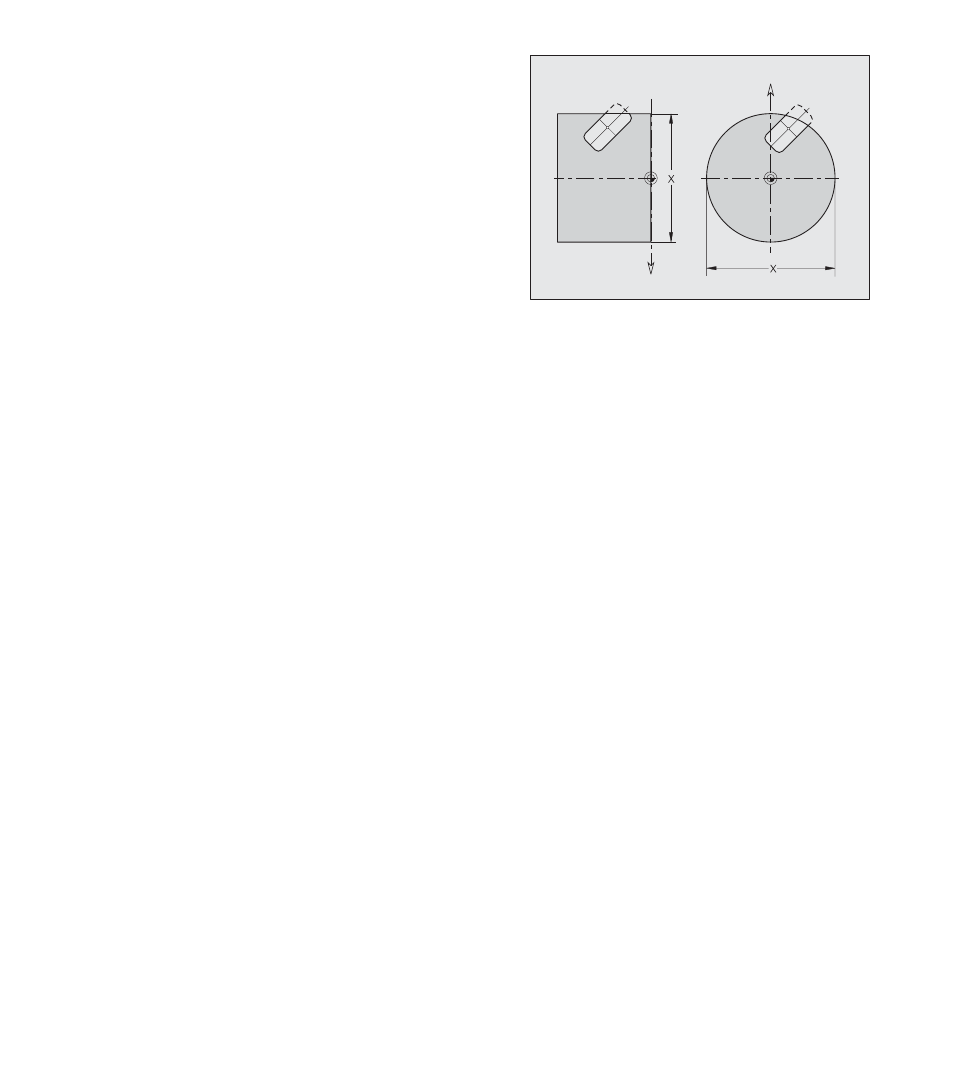

Limitación de corte en el plano YZ y en el plano
XY.
Contornos en varios planos
En los contornos imbricados (por ejemplo una cajera dentro de otra
cajera), la programación se realiza de la siguiente forma:
■ Para cada cajera/isla se define una identificación de sección o
■ Se comienza con ”G308 inicio isla/cajera” y se finaliza con ”G309
final cajera”isla”.
