CNC-PILOT 4290 de HEIDENHAIN 13
2.2.1 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)

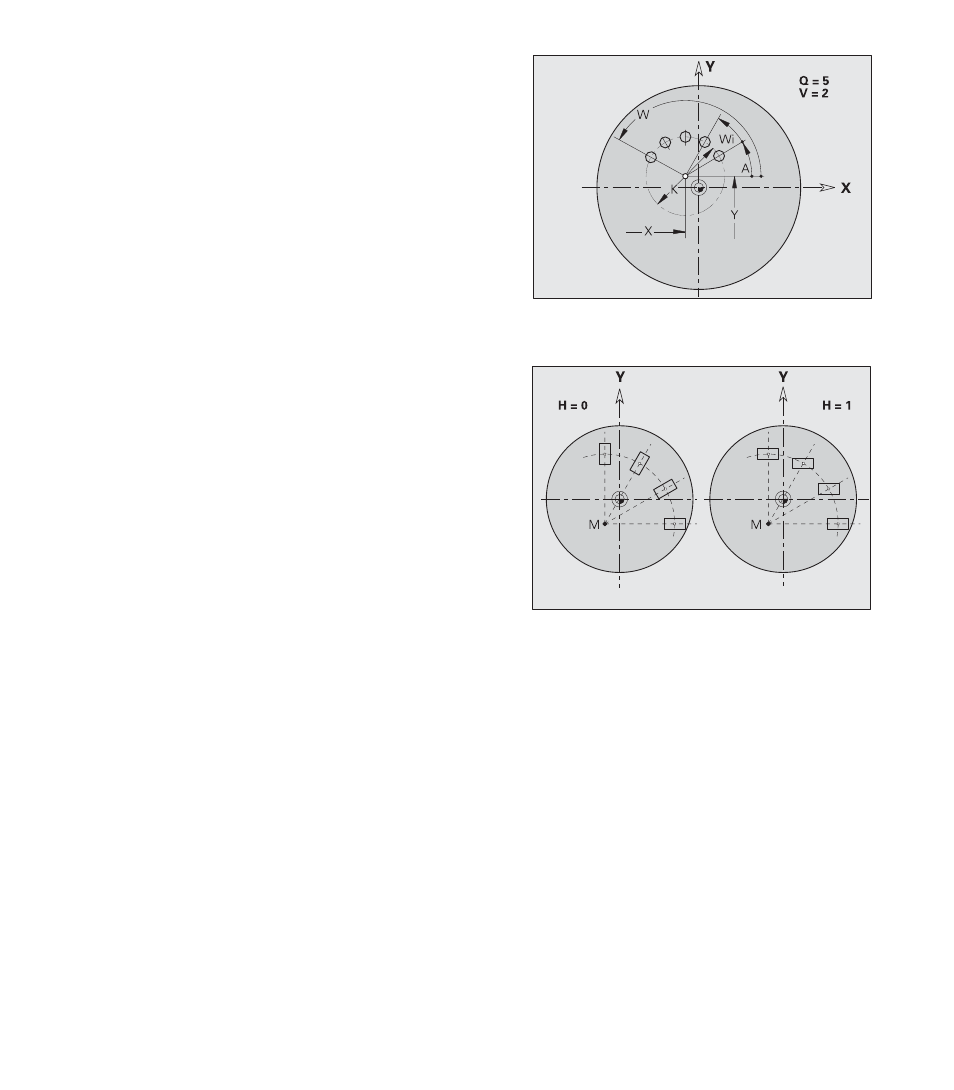

Modelo circular en el plano XY G472-Geo
G472 define un modelo circular en el plano XY. G472 actúa sobre la
figura definida en la frase siguiente (G370..375, G377).
Instrucciones de programación
■ El taladro/figura se programa en la frase sin punto central -
excepción: ranura circular. Si se programa en la ranura circular el
”punto central de la curvatura X, Y”, éste se suma a la posición del
modelo (véase el modo de empleo – ”
4.7.9 Modelo circular con
ranuras circulares”).
■ El ciclo de fresado (sección MECANIZADO) llama al taladro/figura
en la frase - no a la definición del modelo.
Parámetros
Q:
Número de figuras
K: Diámetro del modelo
A: Angulo inicial – posición de la primera figura (referencia : eje
X positivo - por defecto: 0°
W: Angulo final – posición última figura (referencia: eje X
positivo) – por defecto: 360°
Wi: Angulo entre dos figuras
V: Dirección (orientación) – por defecto: 0
■ V=0 – sin W: Subdivisión del círculo completo
■ V=0 – con W: Subdivisión sobre el arco de círculo más lar-
go
■ V=0 – con Wi: El signo de Wi determina la dirección
(Wi<0: Modelo en sentido horario)
■ V=1 – con W: Modelo en sentido horario
■ V=1 – con Wi: Modelo en sentido horario (el signo de Wi
no tiene significado)
■ V=2 – con W: Modelo en sentido antihorario
■ V=2 – con Wi: Modelo en sentido antihorario (el signo de
Wi no tiene significado)
X,Y: Punto central del modelo (cota del radio X)
H: Posición de las figuras – por defecto: 0
■ H=0: posición normal – las figuras giran alrededor del
punto central del círculo (rotación)
■ H=1: posición original - la posición de la figura referida al
sistema de coordenadas no varía (traslación)
