CNC-PILOT 4290 de HEIDENHAIN
45
4.1.1
Definición de los datos de
referencia

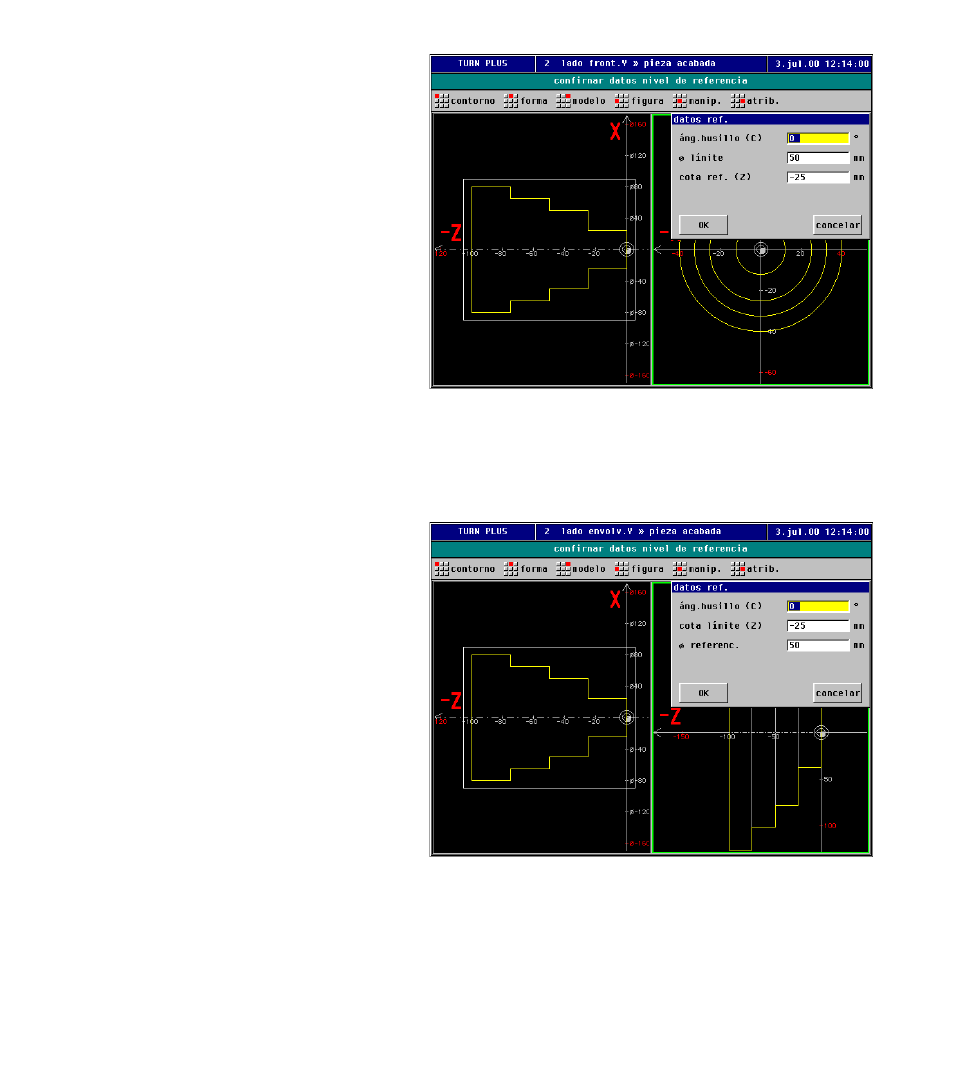

En la casilla de diálogo ”datos de referencia” se
determina la posición del contorno de la superfice
frontal, de la parte posterior o de la superficie
envolvente.
Parámetros superficie frontal Y / parte posterior Y
C:
Angulo del husillo (posición del cabezal) –
por defecto: 0
Diámetro de limitación: sirve para la limitación del
corte cuando la figura sobresale de la pieza
Z:
Medida de referencia (posición del plano de
referencia)
4.1
.1 Definición de los dat
os de r
e
fe
rencia
Parámetros de la superficie envolvente Y
C:
Angulo del husillo (posición del cabezal) –
por defecto: 0
Z:
Cota de limitación - posición de referencia
para superficies con una sóla arista o varias
aristas
Diámetro de referencia:
■
posición de referencia para figuras/
contornos
■
sirve como limitación de corte cuando la
figura se sale de la pieza
