CNC-PILOT 4290 de HEIDENHAIN 37

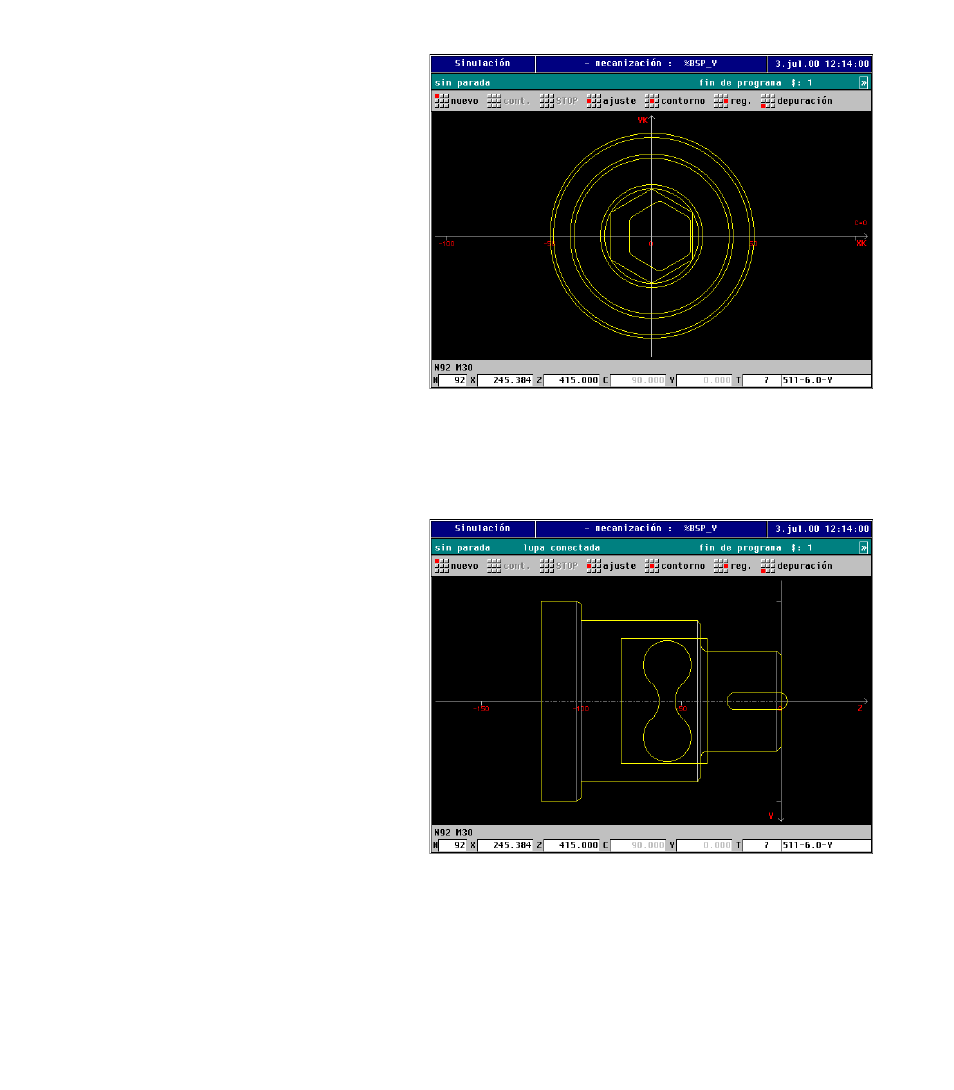

En la simulación se visualiza la pieza ejemplo
mecanizada completamente. El CNC PILOT muestra
en la ”ventana frontal” la superficie con múltiples
aristas (6 aristas) y el polígno mecanizado como
”cajera”.
En la ”ventana de la superficie cilíndrica” se puede
observar la ranura lineal y el ”contorno libre”
fresado en forma de ”ocho” en una superficie
individual.
2.4.1
F
resado con el eje
Y
