CNC-PILOT 4290 de HEIDENHAIN

57

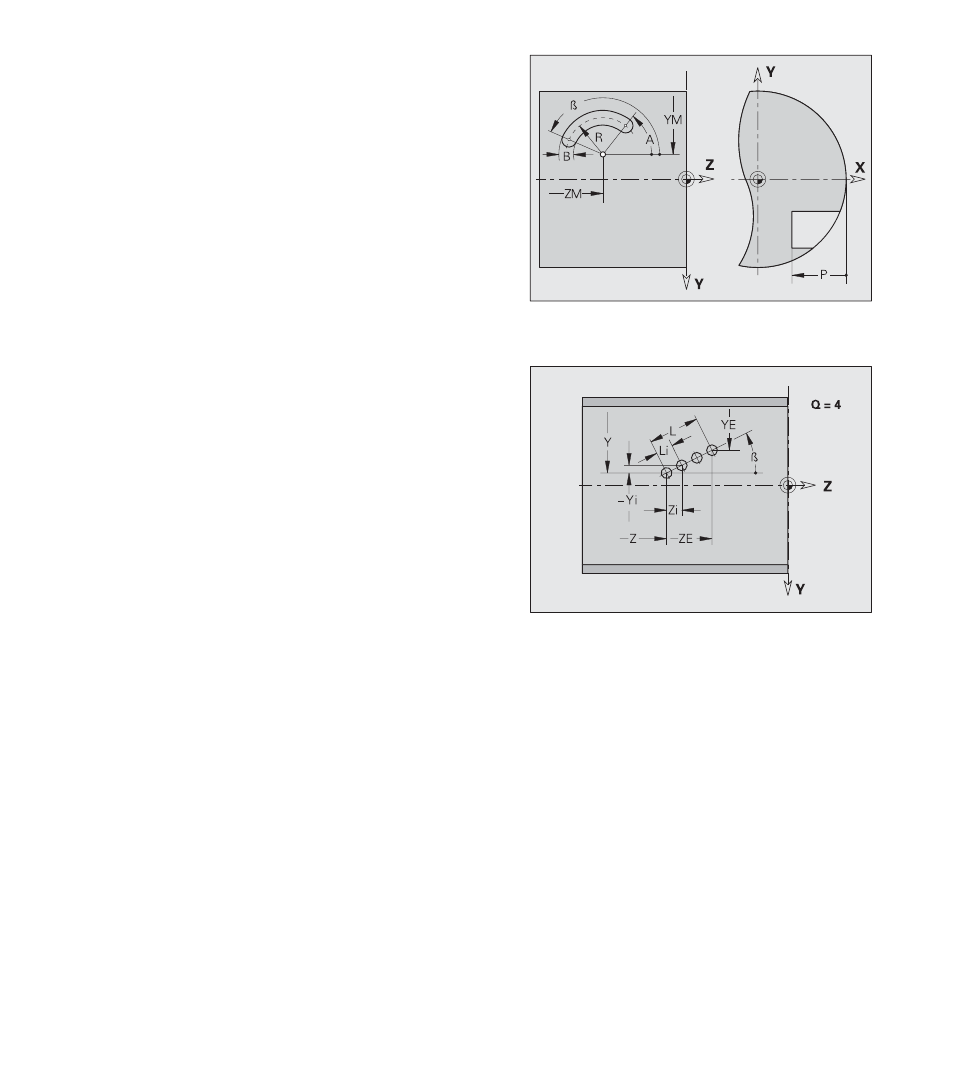

Modelo lineal de taladros, modelo lineal de figuras

Se define el ”punto inicial del modelo” en coordenadas cartesinas.
La posición de los distintos taladros/figuras se pueden describir
con diferentes combinaciones de parámetros.

Las posiciones del modelo definen el punto medio del taladro/
figura. En las ranuras circulares las posiciones del modelo definen
el ”punto medio de curvatura”.

Parámetros
Y, Z:

Punto inicial del modelo

Q:

Número de taladros/figuras

YE(I), ZE(K): punto final del modelo

Yi(Ji), Zi(Ki): distancia entre los taladros/figuras en dirección Y, Z

L(R):

Distancia entre el primer y el último taladro/figura

Li(Ri):

Distancia entre los diferentes taladros/figuras

β(A):

Angulo del eje longitudinal del modelo (referencia: eje Z
positivo)

Descripción del taladro/figura

4.1

.3

Cont

or

nos en el plano

YZ

(vista

en

planta)

Ranura circular

Parámetros
YM(Y), ZM(Z): punto medio de curvatura

A:

Angulo de arranque (comienzo de la ranura)

β(W): Punto final (final de la ranura)
R:

Radio de curvatura

B:

Anchura de la ranura

P:

Profundidad de la cajera
