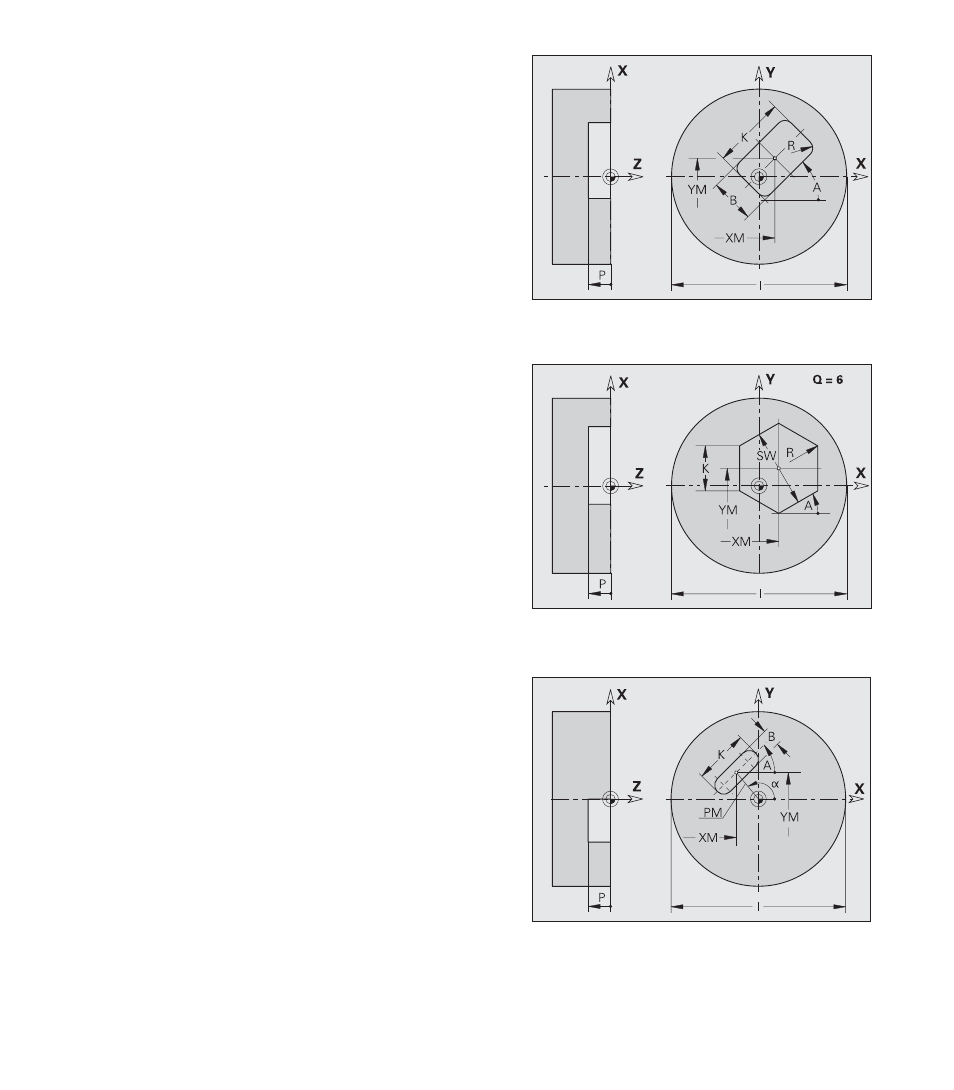

Ranura lineal
Parámetros
XM(X), YM(Y): punto central en coordenadas cartesianas (medida del
radio XM)
PM,
α: Punto central en coordenadas polares (referencia ángulo α:
eje X positivo)
A:
Angulo del eje longitudinal de la ranura (referencia: eje X)
K:
Longitud de la ranura
B:
Anchura de la ranura
P:
Profundidad de la figura
4.1
.2 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)
Rectángulo
Parámetros
XM(X), YM(Y): punto central en coordenadas cartesianas (medida del
radio XM)
PM,
α: Centro en coordenadas polares (referencia ángulo α: eje X
positivo)
A:
Angulo del eje longitudinal del rectángulo (referencia: eje X)
K:
Longitud del rectángulo
B:
(Altura) Anchura del rectángulo
Bisel/redondeo
■
Anchura del bisel
■
Radio de redondeo
P:
Profundidad de la figura
Polígono
Parámetros
XM(X), YM(Y): punto central en coordenadas cartesianas (medida del
radio XM)
PM,
α: Centro en coordenadas polares (referencia ángulo α: eje X
positivo)
A:
Angulo hasta el lado del polígono (ref.: eje X)
Q:
Número de esquinas
K:
Longitud de la arista o también SW (entrecaras/radio
interior)
Bisel/redondeo
■
Anchura del bisel
■
Radio de redondeo
P:
Profundidad de la figura
