Eje Y 28

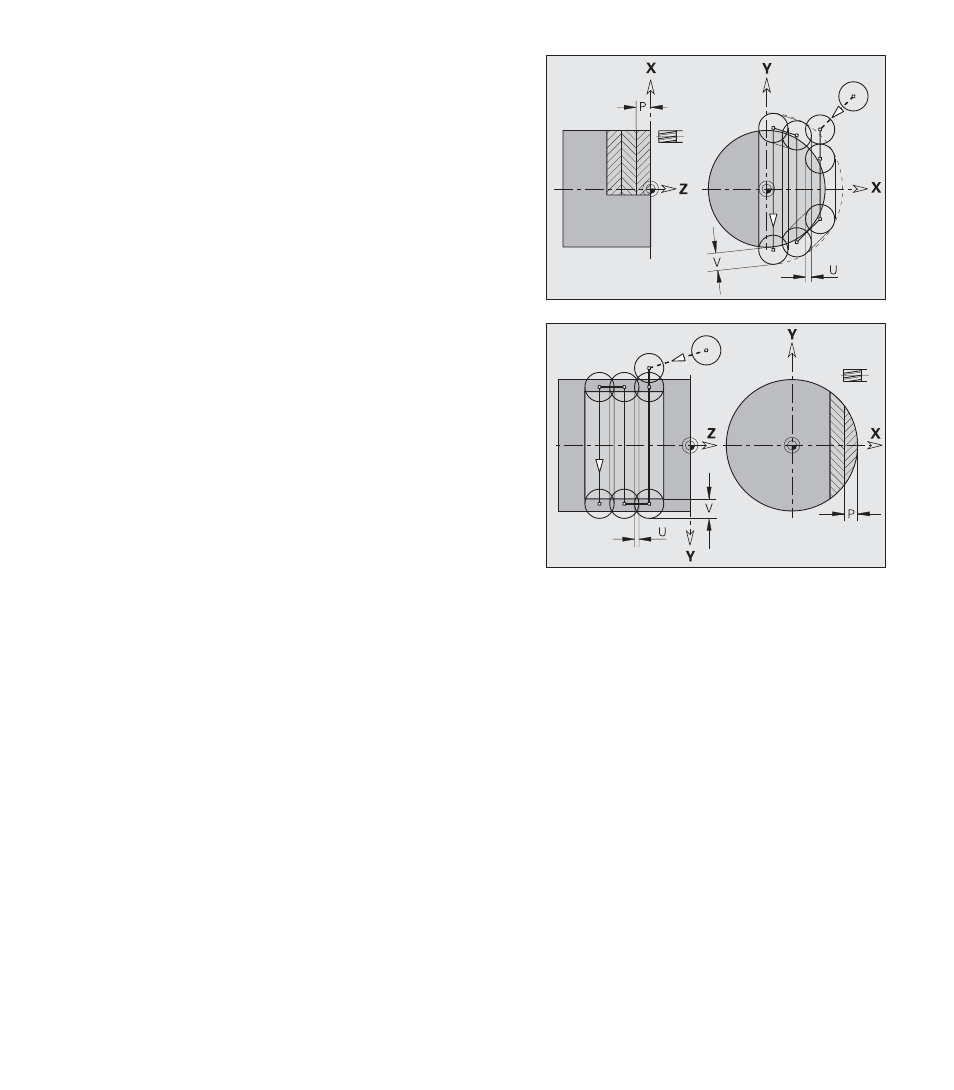

Acabado en el fresado de superficies G842
G842 realiza el acabado con G376-Geo (plano XY) o G386-Geo (pla-
no YZ) de las superficies definidas. El ciclo fresa desde el exterior
hacia el interior.
”U” determina la superposición de las trayectorias de fresado. ”V”
define el valor según el cual la fresa debe superar el radio exterior
(referencia: diámetro de la fresa).
La aproximación de la fresa se realiza fuera del material.
Ejecución del ciclo
1 La posición de arranque (X, Y, Z, C) es la posición anterior al ciclo
2 Se calcula la subdivisión de corte (planos de fresado-
aproximaciones, profundidades de fresado-aproximaciones)
3 Desplazamiento a la distancia de seguridad y aproximación a la
primera profundidad de fresado
4 Fresado de un plano
5 Se retira a la distancia de seguridad y se aproxima para la
siguiente profundidad de fresado
6 Se repiten 4...5, hasta que se ha fresado la superficie completa
7 Retrocede según el ”plano de retroceso J”
Parámetros
NS:
Número de frase – referencia a la descripción del contorno
H: Sentido de rotación del fresado (referido al mecanizado de
flancos) – por defecto: 0
■ H=0: contramarcha
■ H=1: marcha sincronizada
P: Profundidad de fresado (máxima) (aproximación en el plano
de fresado)
U: Factor de superposición (mínimo) (superposición =
U*diámetro de la fresa) – por defecto: 0,5
V: Factor de derrame o sobrepaso (sobrepaso = V*diámetro
fresa) – por defecto: 0,5
F: Avance de aproximación (para aproximación en profundidad)
– por defecto: avance activado
J: Plano de retroceso – sin introducción: la hta. retrocede a la
posición de arranque
■ Plano XY: posición de retroceso en la dirección Z
■ Plano YZ: posición de retroceso en la dirección X (medida
del diámetro)
