Eje Y
30

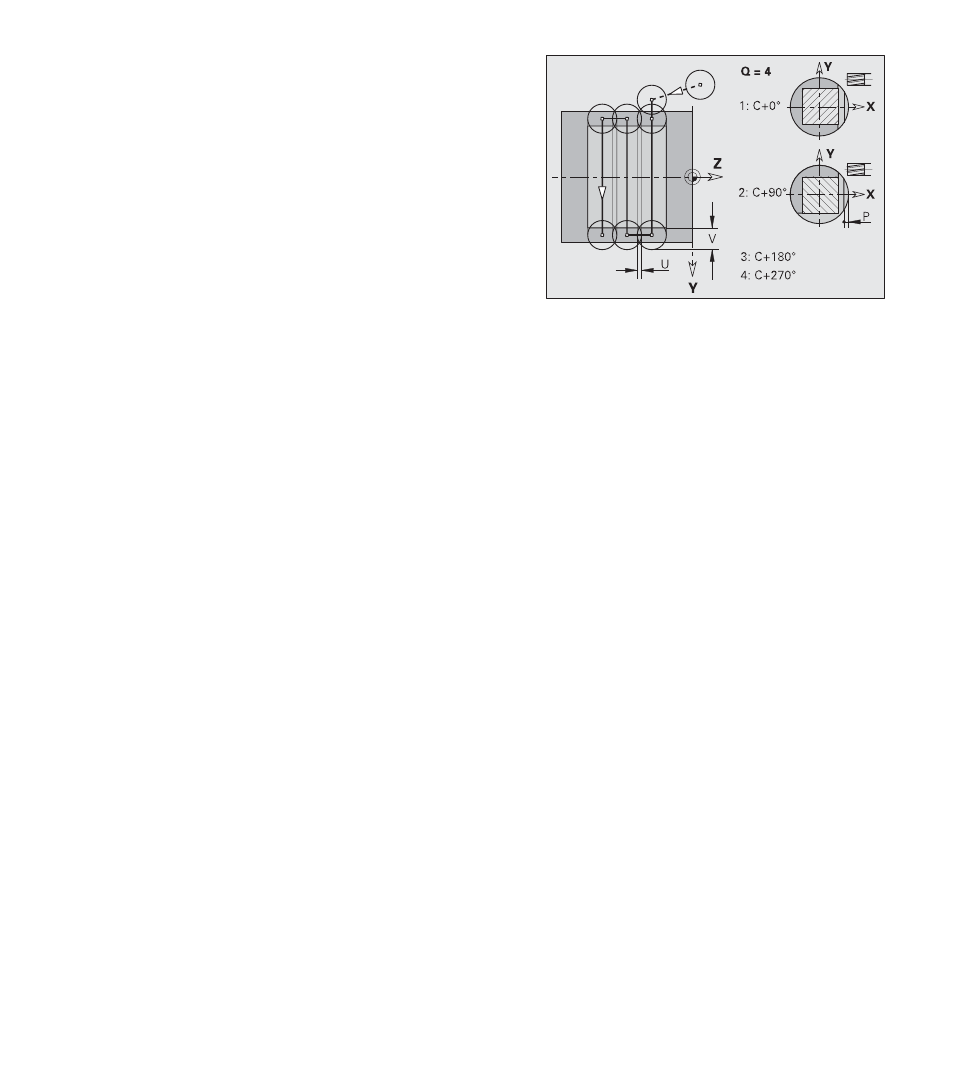

Fresado de múltiples aristas Acabado G844
G844 realiza el acabado de las superficies con múltiples aristas
definidas con G477-Geo (plano XY) o G487-Geo (plano YZ). El ciclo
fresa desde el exterior hacia el interior.
”U” determina la superposición de las trayectorias de fresado. ”V”
define el valor según el cual la fresa debe superar el radio exterior.
(”U, V” se refieren al diámetro de la fresa.)
La aproximación de la fresa se realiza fuera del material.
Ejecución del ciclo
1 La posición de arranque (X, Y, Z, C) es la posición anterior al ciclo
2 Se calcula la subdivisión de corte (planos de fresado-
aproximaciones, profundidades de fresado-aproximaciones) y la
posición del husillo (cabezal)
3 El husillo (cabezal) gira sobre la primera posición, la fresa se
desplaza a la distancia de seguridad y se aproxima para la primera
profundidad de fresado
4 Fresado de un plano
5 Se retira a la distancia de seguridad y se aproxima para la
siguiente profundidad de fresado
6 Se repiten 4...5, hasta que se ha fresado la superficie completa
7 La herramienta se retira según el ”plano de retroceso J”; el
husillo gira sobre la siguiente posición, la fresa se desplaza a la
distancia de seguridad y se aproxima para el primer plano de
fresado
8 Se repiten 4...7, hasta que se han fresado todas las superficies
con múltiples aristas
9 Retrocede según el ”plano de retroceso J”
Parámetros
NS:
Número de frase – referencia a la descripción del contorno
H:
Sentido de rotación del fresado (referido al mecanizado de
flancos) – por defecto: 0
■
H=0: contramarcha
■
H=1: marcha sincronizada (igual)
P:
Profundidad de fresado (máxima) (aproximación en el plano
de fresado)
U:
Factor de superposición (mínimo) (superposición =
U*diámetro de la fresa) – por defecto: 0,5
V:
Factor de derrame o sobrepaso (sobrepaso = V*diámetro
fresa) – por defecto: 0,5
F:
Avance de aproximación (para aproximación en profundidad)
– por defecto: avance activado
J:
Plano de retroceso – sin introducción: la hta. retrocede a la
posición de arranque
■
Plano XY: posición de retroceso en la dirección Z
■
Plano YZ: posición de retroceso en la dirección X (medida
del diámetro)
