Seleccionar el medio de sujeción G65
G65 muestra el medio de sujeción en el gráfico de la simulación. G65 se
programa por separado para cada medio de sujeción. G65 H.. sin X, Z
borra el medio de sujeción en el gráfico de la simulación.
Los medios de sujeción se describen en el banco de datos y se definen
en MEDIO SUJECIÓN (H=1..3).

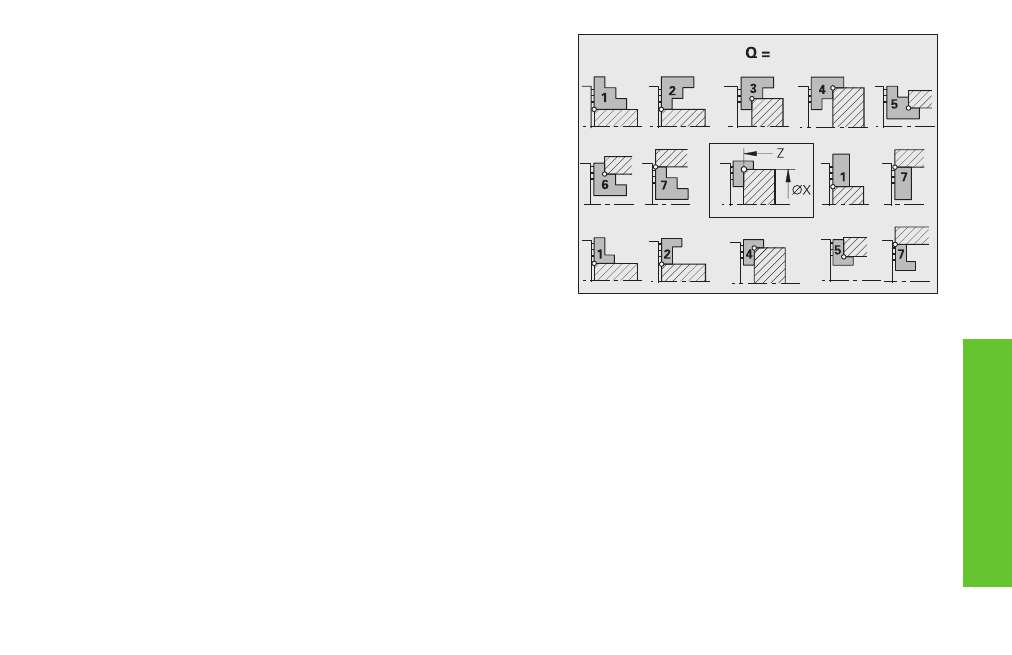

“Q“ determina el nivel y el tipo de sujecion (exterior o interior).
Parámetros
H:
Número del medio de sujeción (H=1..3: referencia al MEDIO DE
SUJECIÓN)
X, Z: Punto inicial – posición del medio de sujeción-punto de referencia
(X medida del diámetro) – ref.: cero pieza
D: Número del husillo (ref.: sección “MEDIO DE SUJECIÓN")
Q: Tipo de sujeción en mordazas (H=2) – sin introducción: Q de la
sección “MEDIO DE SUJECIÓN"
Otras funciones G
Cabezal con pieza G98
Con G98 se define el cabezal en el que está sujeto la pieza.
Cuando la pieza no se encuentra en el husillo (cabezal) principal, se
precisa la asignación de la pieza al husillo en los ciclos de roscado,
taladrado y fresado.
Parámetros
Q:
Número del cabezal– por defecto: 0 (cabezal principal)
