Trayectoria en la superficie frontal del contorno G101-
Geo

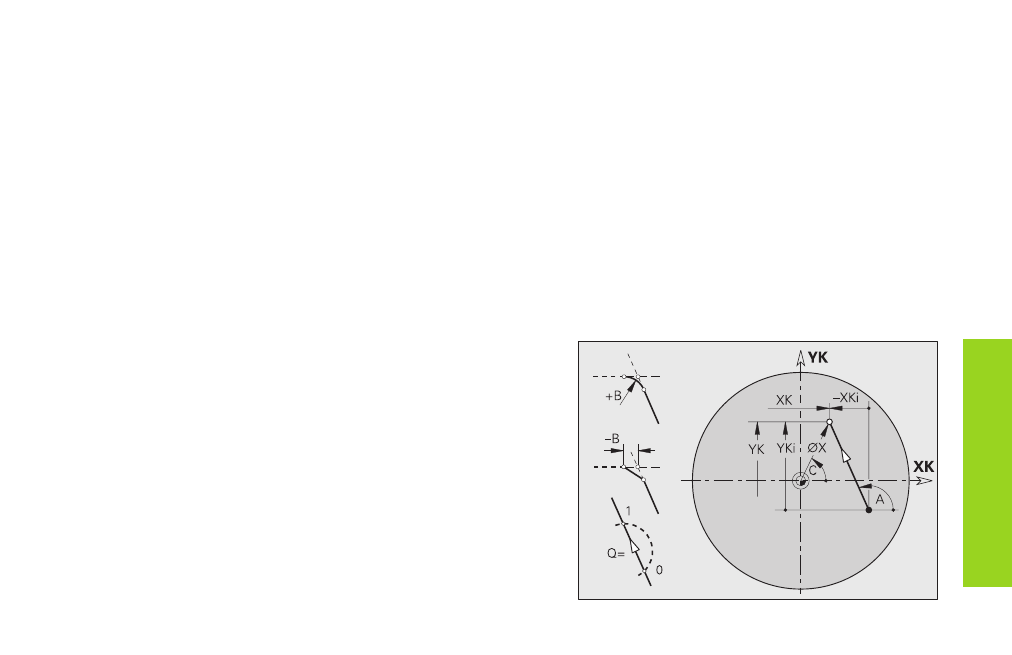

G101 define un recorrido en la superficie frontal/posterior del contorno.
Parámetros
X, C: Punto final en coordenadas polares (diámetro, ángulo final)
XK,YK: Punto final en coordenadas cartesianas
A:
Ángulo respecto al eje XK positivo
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: sin transición tangente
■ B>0: radio de redondeo
■ B<0: anchura del bisel
Q: Elección del punto de corte – por defecto: 0
■ Q=0: pto. de corte próximo
■ Q=1: pto. de corte alejado
Punto de partida en la superficie frontal del contorno
G100-Geo
G100 define el punto inicial de un contorno en la superficie frontal/
posterior.
Parámetros
X, C: Punto inicial en coordenadas polares (diámetro, ángulo inicial)
XK,YK: Punto inicial en coordenadas cartesianas
