Ciclo de roscado simple G32
G32 mecaniza roscas en cualquier sentido y posición (longitudinales,
cónicas o transversales; roscados interiores y exteriores). G32 calcula el
roscado a mecanizar en base al “punto final de la rosca“, la “profundidad
de la rosca“ y la posición actual de la herramienta.

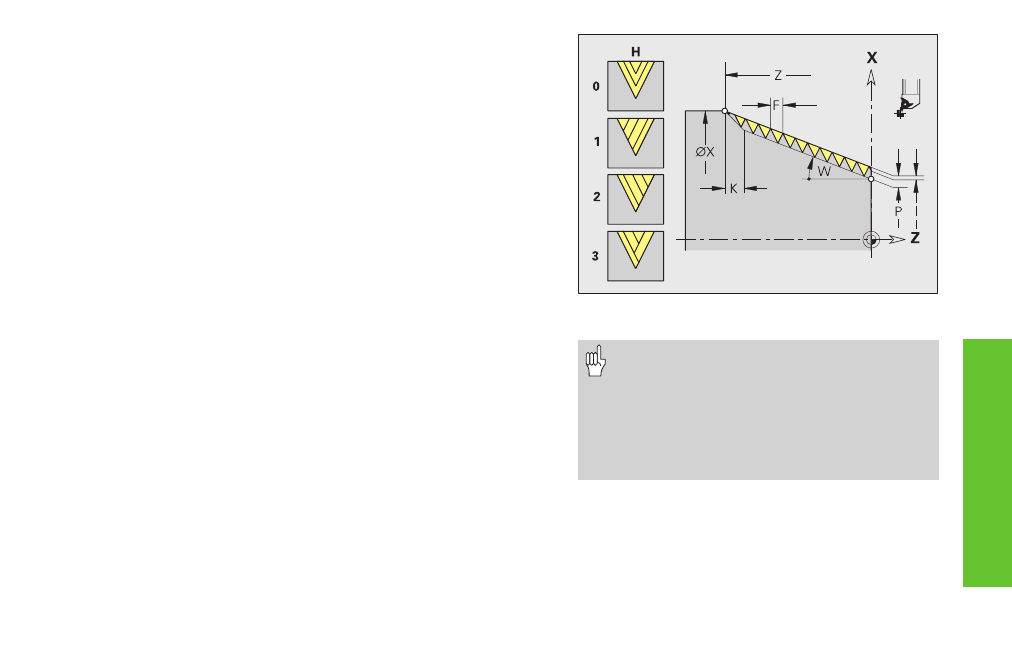

Parámetros
X, Z: Punto final de la rosca (X medida del diámetro)
F:
Paso de roscado
P: Profundidad de la rosca
I: Profundidad de corte
B: Cortes restantes – por defecto: 0
■ B=0: subdivisión del “último corte“en cortes de 1/2, 1/4 y 1/8.
■ B=1: sin subdivisión de corte restante
Q: Número de recorridos vacios después del último corte – por
defecto: 0
K: Longitud del recorrido inicial – por defecto: 0 (véase G33)
W: Ángulo del cono (margen: –45° < W < 45°) – por defecto: 0; posición del
roscado cónico en relación al eje transversal o longitudinal.
■ W>0: contorno ascendente (en la direcc. del mecanizado)
■ W<0: contorno descendente
C: Ángulo de arranque – por defecto: 0
H: Tipo de desfase– por defecto: 0
■ H=0: sin desfase
■ H=1: desfase desde la izquierda
■ H=2: desfase desde la derecha
■ H=3: desfase alternativo derecha/izquierda
Ciclos de roscado
• La “parada del avance“ actúa al final de un
roscado.
• El override del.avance no está activado
• El override del.cabezal no está activado.
• Realizar la rosca con G95 (avance por
vuelta).
• El control previo está desconectado.
