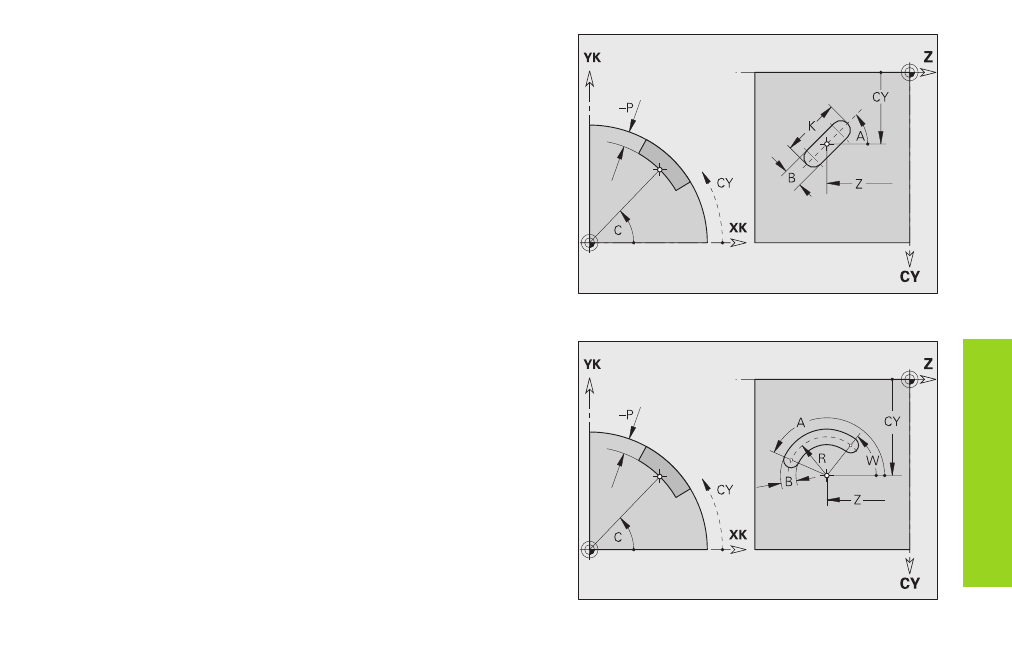

Ranura lineal sobre superficie cilíndrica envolvente
G311-Geo
G311 define una ranura lineal sobre la superficie cilíndrica envolvente.
Parámetros
Z, C: Punto central de la ranura (posición, ángulo)
CY:
Ángulo como “cota de recorrido“
A:
Ángulo del eje longitudinal de la ranura (ref.: eje Z) – por defecto:
0°
K:
Longitud de la ranura
B:
Anchura de la ranura
P:
Profundidad de la cajera – sin introducción: “P“ de G308
Ranura circular sobre superficie cilíndrica envolvente
G312-/G313-Geo
G312/G313 define una ranura circular sobre la superficie cilíndrica
envolvente.
Parámetros
Z, C: Punto central de la curvatura de la ranura (posición, ángulo)
CY:
Ángulo como “cota de recorrido“
R:
Radio de curvatura (ref.: trayectoria del punto central de la ranura)
A:
Ángulo del punto inicial de la ranura (ref.: eje X)
W:
Ángulo del punto final de la ranura(ref.: eje Z)
B:
Anchura de la ranura
P:
Profundidad de la cajera – sin introducción: “P“ de G308
Ejemplo: G312-Geo
Figuras en el contorno de la
sup. cil
índrica envolvente
