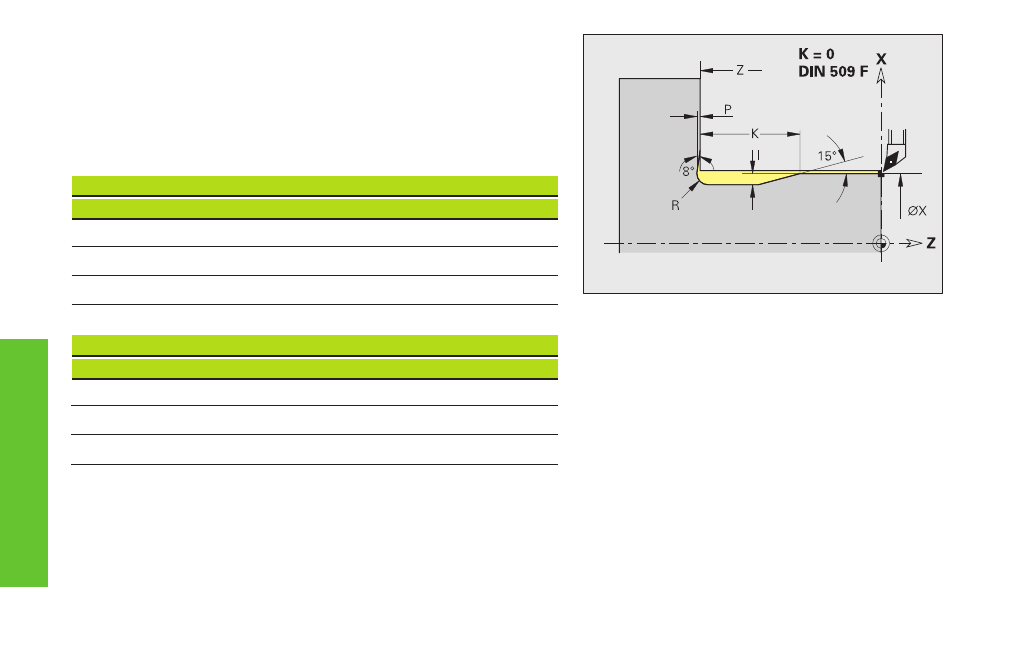

Ángulo del tallado libre DIN 509 E y F: 15°
Ángulo transversal en el tallado DIN 509 F: 8°
Significan:
I = profundidad del tallado
K = anchura del tallado
R = radio del tallado
P = profundidad transversal
Tallado libre DIN 509 F
Ciclos de torneado simples
Tallado según la norma DIN 509 F
Diámetro
I
K
R
P
18
0,25
2
0,6
0,1
> 18 – 80
0,35
2,5
0,6
0,2
> 80
0,45
4
1
0,3
Tallado según la norma DIN 509 E
Diámetro
I
K
R
18
0,25
2
0,6
> 18 – 80
0,35
2,5
0,6
> 80
0,45
4
1
