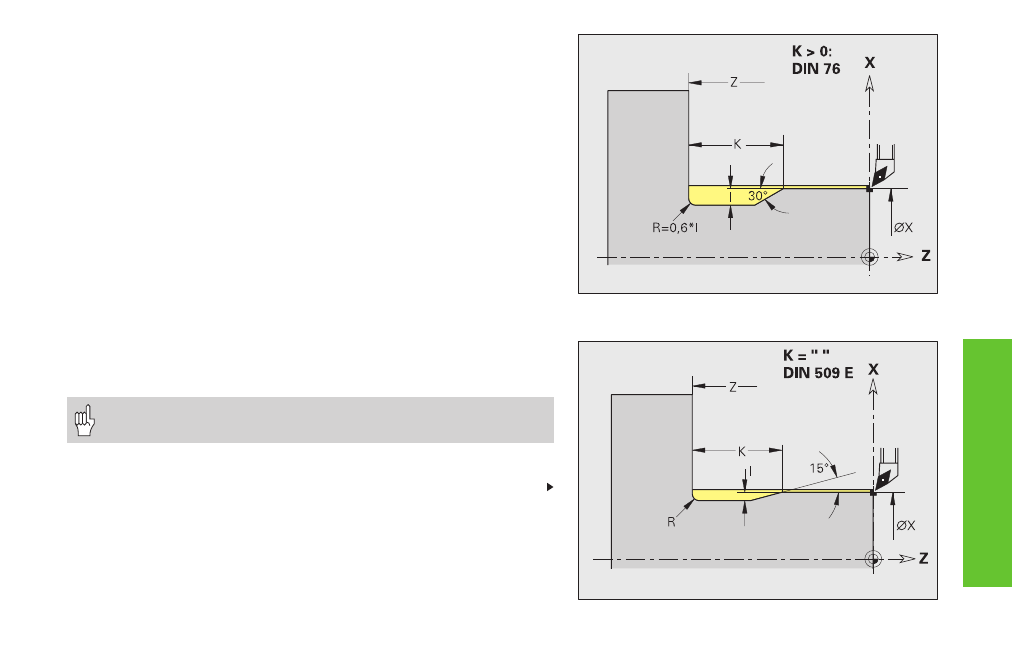

Ciclo de tallado G85
G85 realiza tallados según las normas DIN 509 E, DIN 509 F y DIN 76
(tallado de rosca). El CNC PILOT diferencia el tipo de tallado en base al
parámetro “K“. Parámetros para el tallado libre: vése tabla
El cilindro antepuesto se mecaniza cuando se posiciona la herramienta
sobre el diámetro del cilindro (“X“) “delante“ del mismo.
Los redondeos del tallado libre de roscas se realizan con el radio
0,6 * I.
Parámetros
X, Z: Punto de destino (X como cota de diámetro)
I:
Profundidad/sobremedida de rectificado (medida del radio)
■ DIN 509 E, F: sobremedida de rectificado – por defecto: 0
■ DIN 76: profundidad del tallado
K: Anchura del tallado y tipo de tallado
■ K sin introducción: DIN 509 E
■ K=0: DIN 509 F
■ K>0: longitud del tallado con DIN 76
E: Avance reducido (para el acabado de la entalladura) – sin
introducción: avance activado
• La corrección del radio de la cuchilla: no se realiza
• Sobremedidas: No se calculan
Tallado DIN 76 (tallado libre de roscas)
Continuación en la página siguiente
Tallado libre DIN 509 E
Ciclos de torneado simples
