G112-Geo
Arcos de círculo en contorno de superficie cilíndrica
envolvente G112-/G113-Geo

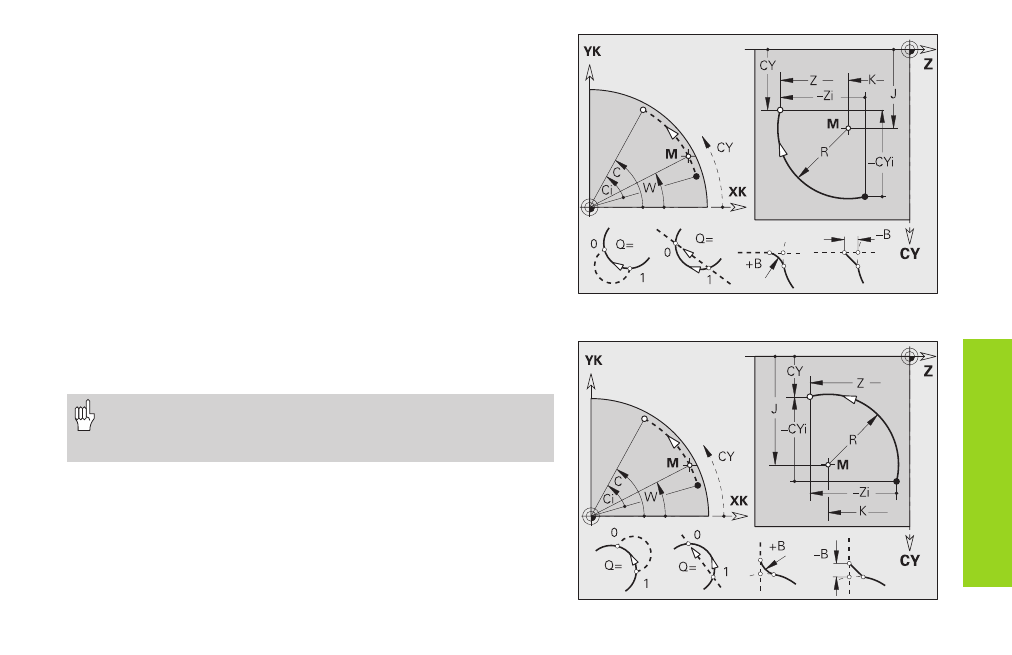

G112/G113 define un arco de círculo en un contorno de superficie
cilíndrica envolvente. La dirección de giro se obtiene de la figura auxiliar.
Parámetros
Z, C: Punto final, ángulo final
CY:
Ángulo final como “cota de recorrido“
R: Radio
K: Punto central (en dirección Z)
W: Ángulo del punto central
J: Ángulo del punto central como “cota del recorrido“
Q: Elección del punto de corte – por defecto: 0
■ Q=0: pto. de corte alejado
■ Q=1: pto. de corte próximo
B: Bisel/redondeo
■ B sin introducción: transición tangente
■ B=0: sin transición tangente
■ B>0: radio de redondeo
■ B<0: anchura del bisel
• Se programan Z, C o Z, CY o bien K, W o K, J.
• Programar el “punto central“ o el “radio“.
• Para “radio“: sólo son posibles arcos de círculo
† 180°
G113-Geo
Elem. b
á
sicos en el contorno de
una sup. cil
índrica envolvente
