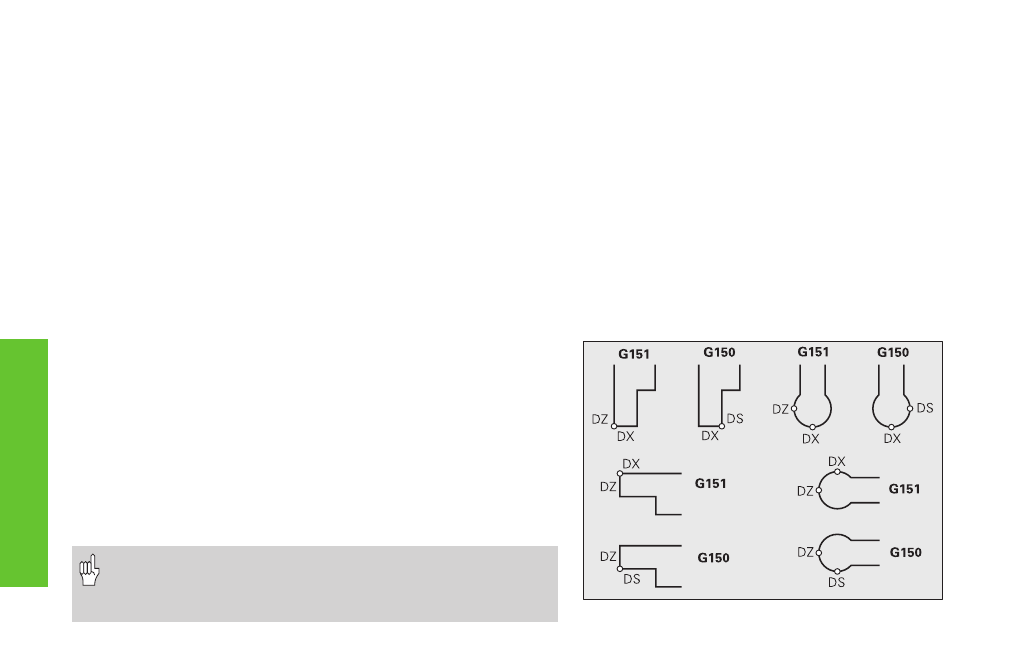

Cálculo de la punta derecha de la herramienta G150
Cálculo de la punta izquierda de la herramienta G151
G150/G151 determinan el punto para el cambio de herramienta cuando
se utilizan herramientas punzantes y en forma de T.
G150: Punto de referencia extremo derecho de la herramienta
G151: Punto de referencia extremo izquierdo de la herramienta
G150/G151 actúan a partir de la frase en la que está programada y se
mantiene activa hasta
■ el siguiente cambio de herramienta
■ el final del programa
• Los valores reales visualizados se refieren siempre al extremo
de la herramienta definido en los datos de la misma.
• No olvidar conmutar la dirección, si se trabaja con la SRK.
Herramienta, correcciones
Corrección aditiva G149
El CNC PILOT gestiona 16 valores de corrección dependiendo de la
herramienta. G149 seguido de un “número D“ activa la corrección
aditiva (ejemplo: G149 D901). “G149 D900“ desconecta la corrección
aditiva.
Parámetros
D:
Corrección aditiva – por defecto: D900; margen: 900..916
Indicaciones sobre la programación
■ Para que la corrección se active primero hay que
“recorrer“ la distancia a corregir. Por ello debe
programarse G149 una frase antes de la trayectoria
en la que se activa la corrección.
■ Una corrección aditiva permanece activada hasta:
■ la siguiente “G149 D900“
■ el siguiente cambio de herramienta
■ el final del programa
