16
Contorno de la entalladura G25-Geo
G25 genera los contornos de la entalladura que se citan a continuación
en esquinas del contorno paralelas al eje. El significado de los
parámetros depende del tipo de tallado.
Cuando se programa G25
■ después del elemento de referencia, el tallado libre se realiza al final
del elemento de referencia.
■ antes del elemento de referencia, el tallado libre se realiza al principio
del elemento de referencia.
Llamada a la macro del contorno (ejemplo):
N.. G1 Z.. /elem.longit. como elem.de referencia
N.. G25 H..I..K.. .. /contorno del tallado
N.. G1 X.. /siguiente elemento transversal
Continuación en la página siguiente

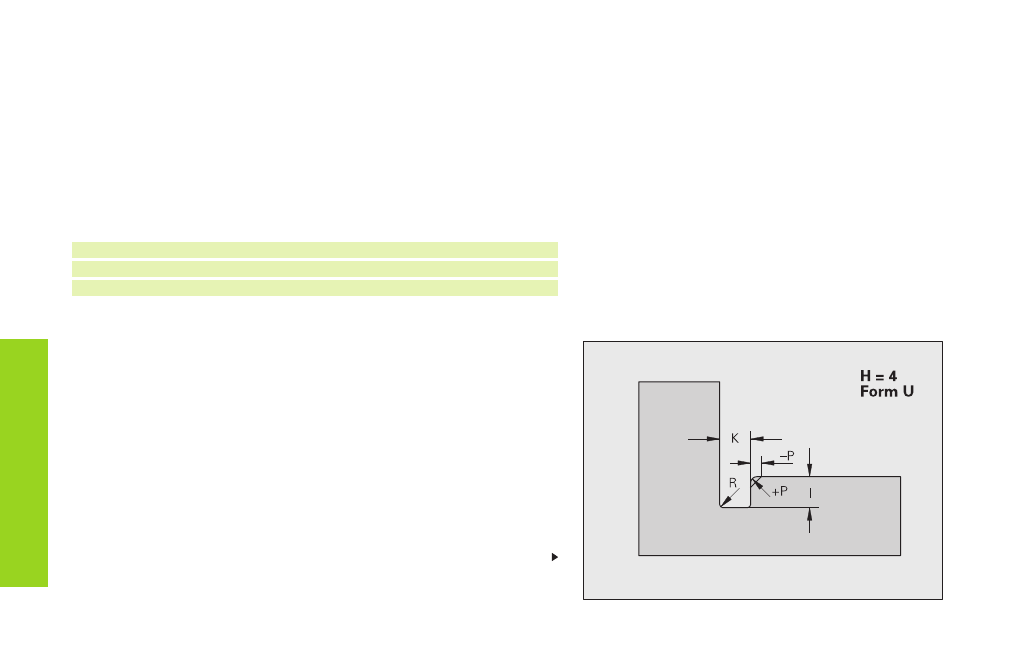

Tallado forma U (H=4)
Tallado forma U (H=4)
Parámetros
I:
Profundidad de penetración (medida del radio)
K: Anchura de la entalladura
R: Radio interior (en ambas esquinas de la profundización) – por
defecto: 0
P: Radio exterior/bisel – por defecto: 0
■ P>0: Radio de redondeo
■ P<0: Anchura del bisel
Elementos de formas para la descripci
ó
n del contorno
Parámetros
H:
Tipo de entalladura – por defecto: 0
■ H=4: tallado forma U
■ H=0, 5: tallado forma DIN 509 E
■ H=6: tallado forma DIN 509 F
■ H=7: tallado de rosca DIN 76
■ H=8: tallado forma H
■ H=9: tallado forma K
