98 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
Configuración de la detección óptica de arista
El menú Arista y la pantalla de configuración Misc contienen campos
y otras herramientas para la configuración de la detección óptica de
arista.
Herramientas del menú Arista
El menú Arista contiene herramientas para la instalación y la
calibración de la detección óptica de arista. Para instalar la detección
óptica de arista:
U Encender el ND 1200 y el comparador para comprobar los niveles de
la luz óptica.
U Pulsar MENÚ/ARISTA/INSTALAR para mostrar la pantalla Niveles de
luz. Se muestran dos barras verticales. La barra izquierda muestra el
nivel de luz del sensor de pantalla y la barra derecha muestra el nivel
de la luz de referencia. Los niveles de luz son relativos y pueden ser
de 0 a 255.
U Posicionar el cable de referencia cerca de la fuente de luz del
comparador para aumentar el valor Ref hasta 255 y la barra vertical
alcanza su tope.
U Mover la plataforma para posicionar el sensor óptico primero sobre
una parte oscura y luego sobre una parte iluminada de la pantalla. El
valor SCR debe aumentar de un valor bajo a un valor más alto.
Valores aceptables son 10% hasta 90% del campo indicado por la
barra vertical derecha. Ideal es un valor medio de 128, no obstante,
valores inferiores y más altos son satisfactorios.
U Pulsar la tecla FINALIZAR para volver a la pantalla DRO.
U Calibrar el detector óptico de arista como se describe en el capítulo
1 (Ver "Calibrar el detector óptico de arista" en la página 34).

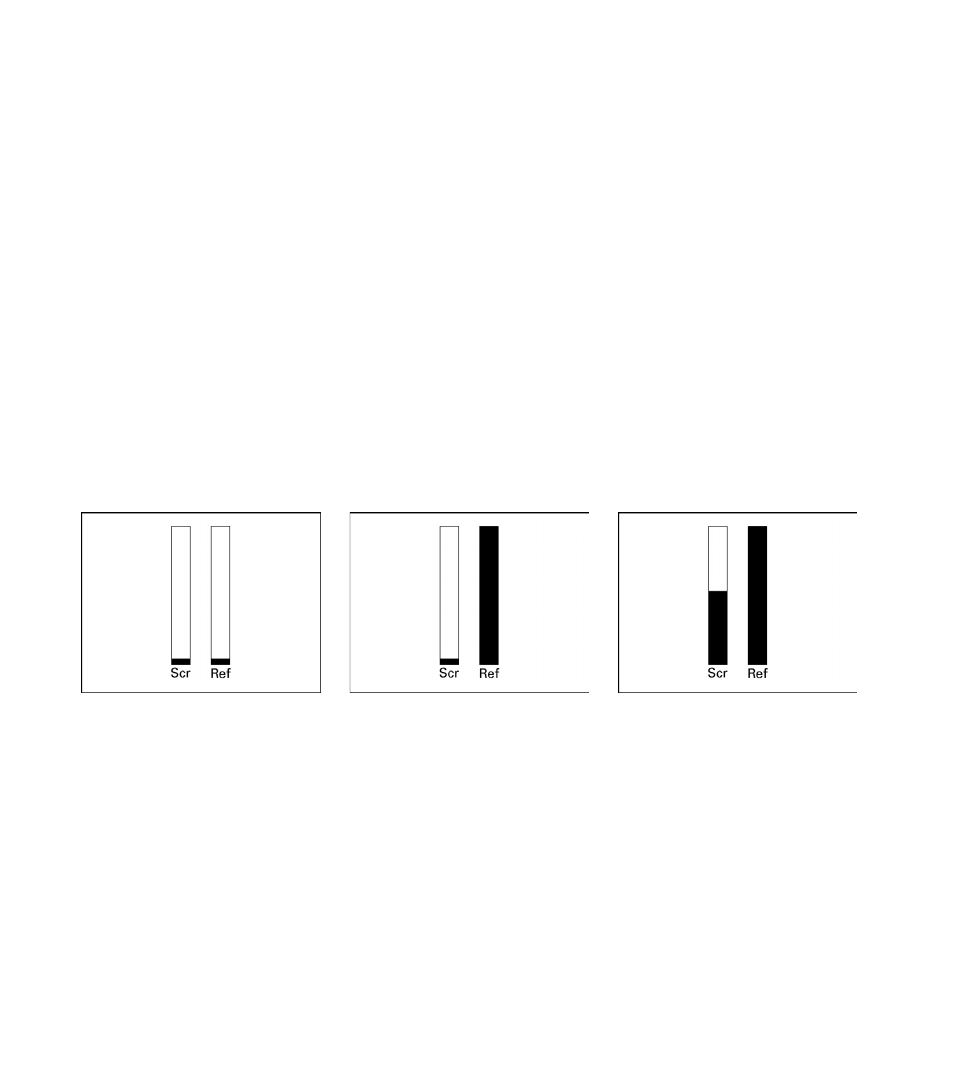

Pulsar MENÚ/ARISTA/INSTALAR para
mostrar la pantalla Niveles de luz y las
barras verticales. Posicionar el cable de referencia hasta el
valor REF es 255 y la barra derecha
alcanza su tope Posicionar el sensor sobre una zona
iluminada provoca un incremento del
valor SCR
