.6 Constr
uir car
a
ct
erísticas de pieza
U Pulsar la tecla VISTA para mostrar una vista gráfica de la
construcción de la característica. En este ejemplo, la imagen
muestra que la característica Punto int 1 se construyó en la
intersección superior de las dos circunferencias de círculo.
U Pulsar la softkey CAMBIAR para mostrar características punto
alternativos que se pueden construir a partir de las dos
características círculo de base.
U Pulsar la softkey de construcción alternativa para cambiar el tipo de
construcción de la característica. En este ejemplo se seleccionó la
característica de punto Punto central y el punto se construye en el
punto central entre los dos puntos centrales de los círculos.
Más ejemplo para la construcción de
características
Aquí, en forma de ejemplos gráficos. se muestra una colección de
algunas construcciones típicas. Muchas construcciones más son
posibles. Intentos de construcción inválidos provocan un mensaje de
error.

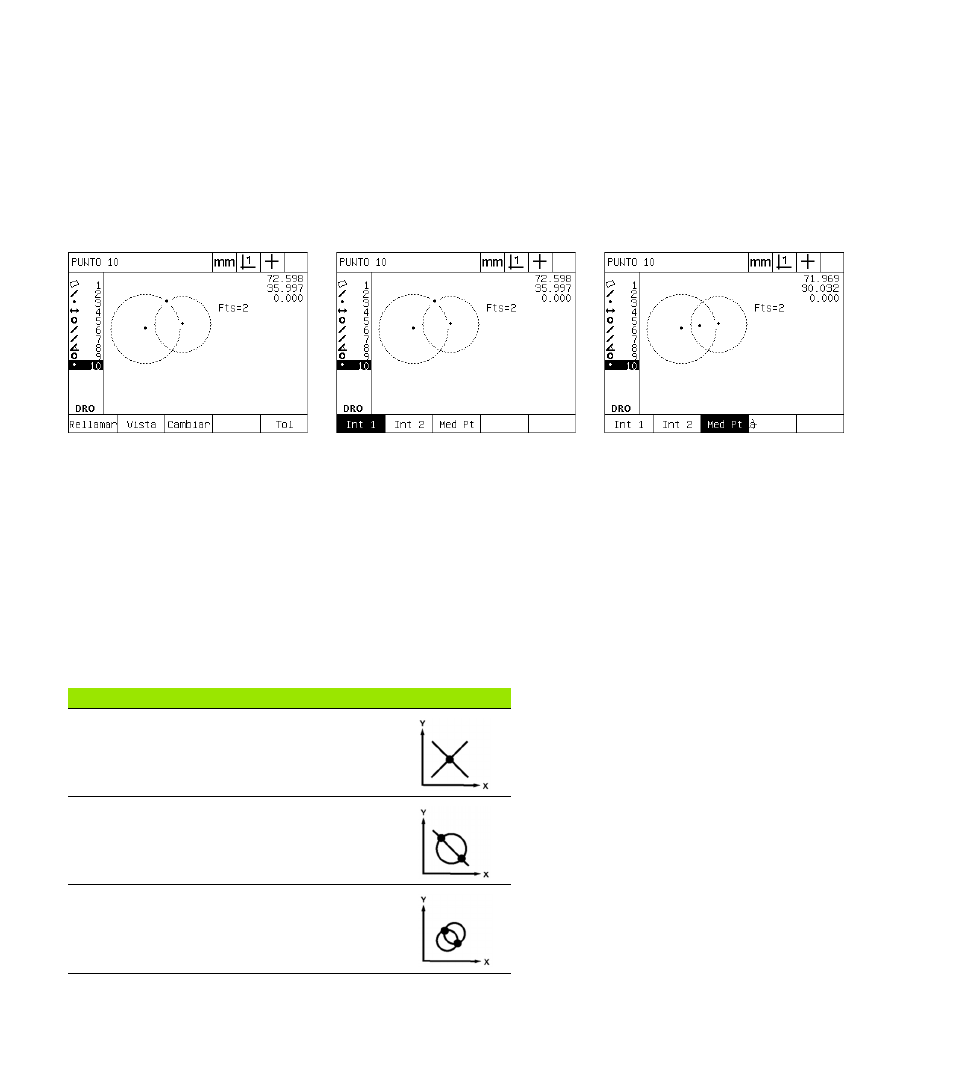

La softkey VISTA es pulsada para
mostrar una imagen gráfica de la
característica construida La softkey CAMBIAR es pulsada para
mostrar construcciones alternativas El tipo de característica de punto es
cambiada de Int 1 a Punto central
Construcción Características de base Ayuda
Punto Dos líneas: intersección
Punto Línea y círculo: intersección
Punto Dos círculos: intersección
