60

1 Operación

1

.8 Pr

ogr

amación

1.8 Programación

Programas del ND 1200

Los programas del ND 1200 automatizan mediciones y tareas de
inspección repetitivas. Los programas consisten en secuencias
grabadas de mediciones y de otras actividades realizadas por el
operario mediante las teclas que se almacenan en el ND 1200 para su
utilización posterior al inspeccionar piezas idénticas. Se pueden incluir
todas las actividades basadas en las teclas. Los programas ahorran
tiempo y aseguran una mayor consistencia puesto que todas las
piezas se miden de la misma forma.

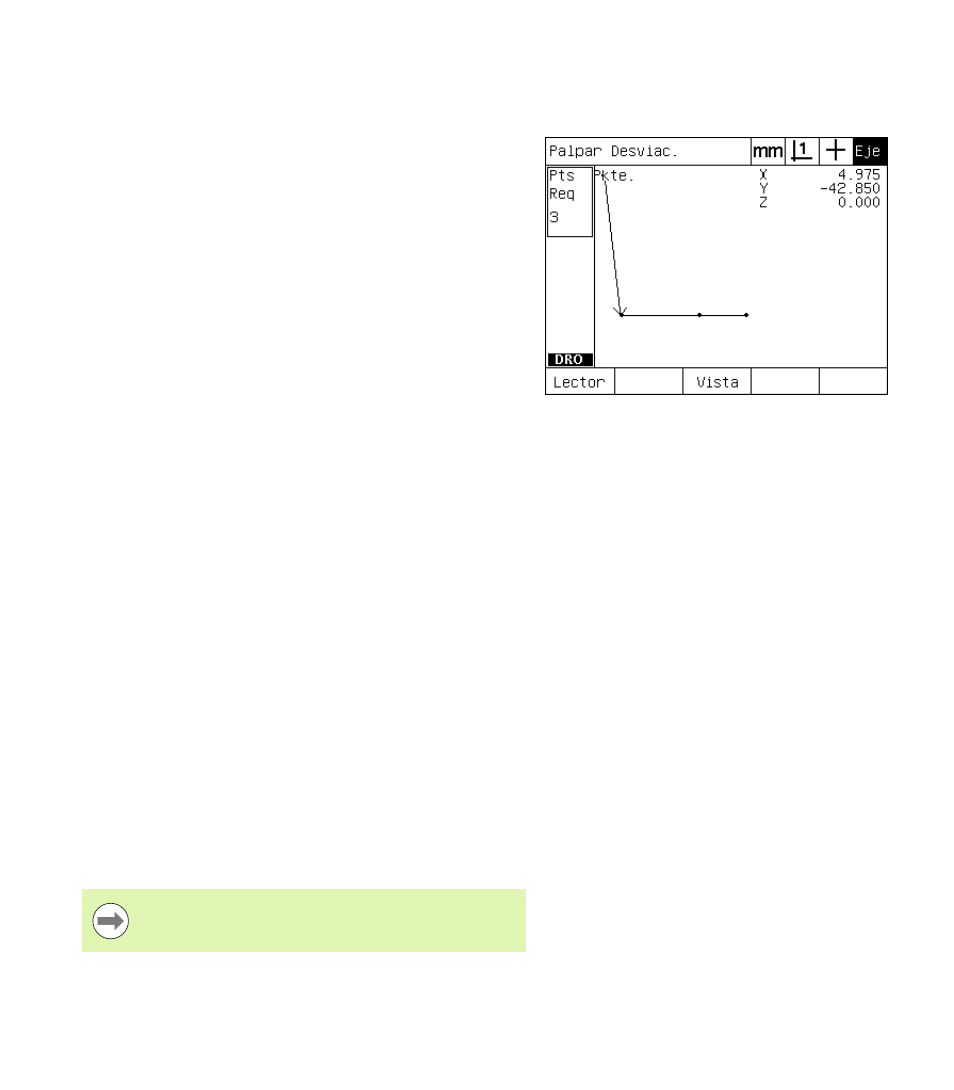

Al ejecutar programas grabados con la pantalla gráfica VISTA se
muestra una imagen destino del palpado de pieza para asistir al
operador. La vista de destino muestra un gráfico con el siguiente
punto a palpar y una flecha que corresponde al palpador. Al moverse
la plataforma para posicionar el palpador sobre el punto indicado, la
flecha se acerca al punto mostrado en la imagen de la pieza.

Los programas del ND 1200 se pueden:

„

Grabar

„

Ejecutar

„

Editar

„

Copiar

„

Borrar

Grabar un programa

Para grabar un programa ND 1200:

U

Pulsar la tecla MENÚ.

U

Pulsar la softkey PROGR. Se muestra la pantalla Programa.

U

Pulsar la softkey GRABAR. Se muestra el campo de diálogo número
de programa.

U

Introducir el número de programa deseado y pulsar la softkey OK.

U

Realizar la medición deseada y las demás actividades que se deben
grabar.

U

Pulsar la tecla MENÚ.

U

Pulsar la softkey PROG.

U

Pulsar la softkey FIN GRAB para terminar la grabación del programa.
El nuevo programa se añade en la lista de programas.

U

Pulsar la tecla FINALIZAR para volver a la pantalla DRO.

U

Ejecutar y comprobar el programa para que todo funciona
correctamente. En su caso, editar el programa.

Durante la ejecución del programa la softkey VISTA es
pulsada para mostrar el gráfico destino

La página siguiente muestra un ejemplo para la grabación
de un programa.
