86 2 Instalación y especificaciones
2.2 Instalación de los element
o
s
Conexión e instalación de una detección óptica
de arista
Los cables de referencia y de sensor de la detección óptica de arista
se conectan en dos enchufes hembra en la parte posterior del
ND 1200.
Aquí se muestran los enchufes para los cables ópticos:
El cable de referencia se conecta con la fuente de luz de referencia. El
cable de sensor se monta sobre la pantalla del comparador y detecta
la transiciones de luz clara-oscura. Para conectar los cables:
U Asegurar que la alimentación del ND 1200 y del comparador esté
apagado.
U Conectar los cables de referencia y de sensor al ND 1200.
U Dirigir el extremo de comparador del cable de referencia
directamente hacia la lámpara del comparador. Véase las
informaciones del fabricante del comparador para las instrucciones
específicas de montaje.
U Conectar el cable de sensor en el comparador. Si el sensor se situará
en el lado frontal de la pantalla, asegurar el extremo del cable de
sensor en la pantalla del comparador mediante el portacables de
plexiglás suministrado. Situar el portacables por debajo del clip del
comparador, de manera que la abertura pequeña en el centro del
fijador se encuentra sobre una parte iluminada de la pantalla del
comparador. Entonces, pasar la punta metálica del cable de sensor
a través de la abertura y a ras contra la pantalla.

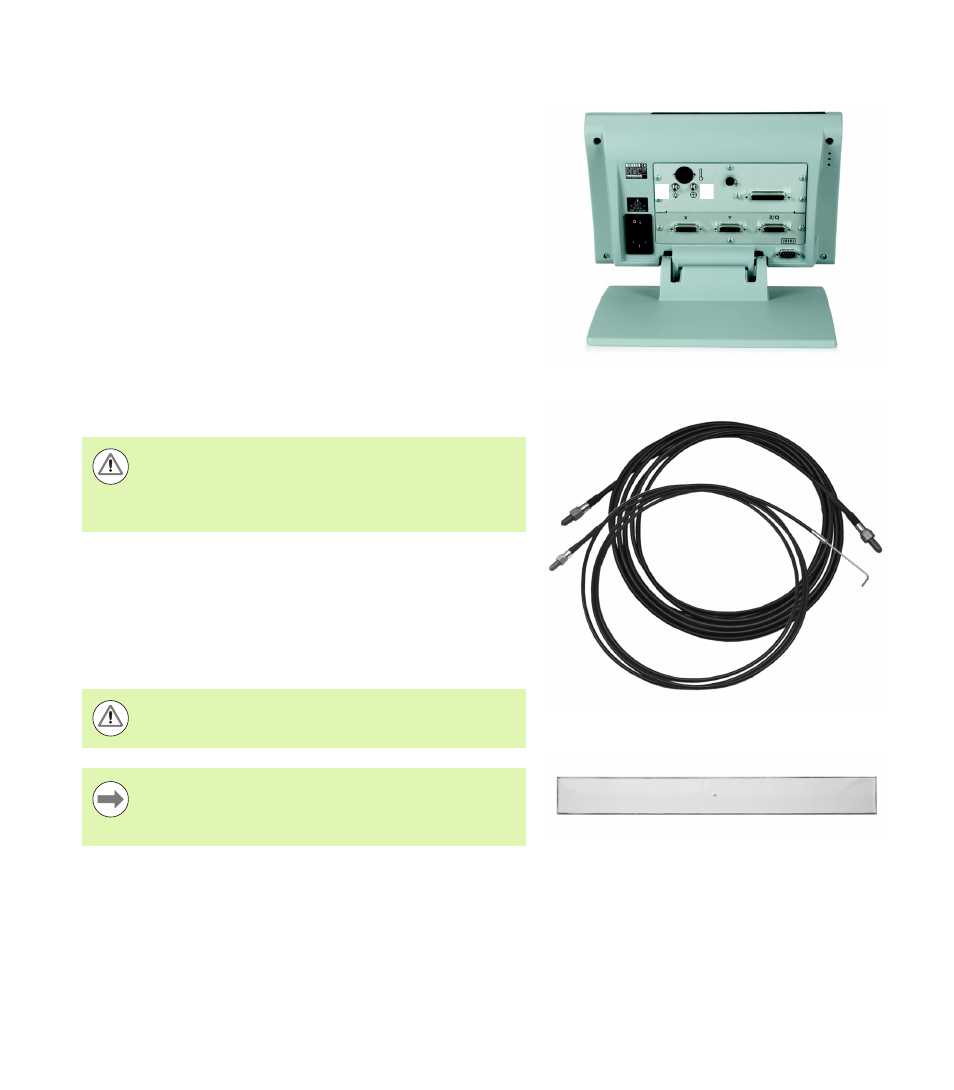

Entradas para cable de referencia y de sensor
Entradas para cable de referencia y de sensor
Portacables de plexiglás del sensor óptico
2 1
1 Entrada del cable de referencia
2 Entrada del cable de sensor
Evitar el montaje de los cables de fibra óptica muy cerca
de la lámpara. Altas temperaturas deterioran las
prestaciones del cable de fibra óptica. Si es posible,
instalar el cable de tal manera que recibe aire refrigerante
del ventilador de la lámpara.
Tener cuidado para no rayar la pantalla con la punta
metálica.
La instalación del software del detector óptico de arista se
explicará más adelante en este capítulo. Ver
"Configuración de la detección óptica de arista" en la
página 98.
