50 1 Operación
1
.5 Cr
ear car
a
ct
erísticas de pieza
Ejemplo para la creación de una característica
En este ejemplo se crea un círculo:
U Pulsar la tecla MEDICIÓN. En este ejemplo se utiliza
la tecla MEDICIÓN CÍRCULO y se muestra la pantalla
Palpar Círculo.
U Pulsar la softkey CREAR para mostrar la pantalla de
introducción de datos Crear. En este ejemplo se
muestra la pantalla Crear Círculo.
U Introducir los parámetros deseados de la
característica. En este ejemplo se introducen la
posición del círculo y los valores de diámetro (o radio)
en los campos de datos X, Y, Z.
U Pulsar la tecla FINALIZAR. En la pantalla se muestra la
característica nueva y se añade en la lista de
características.

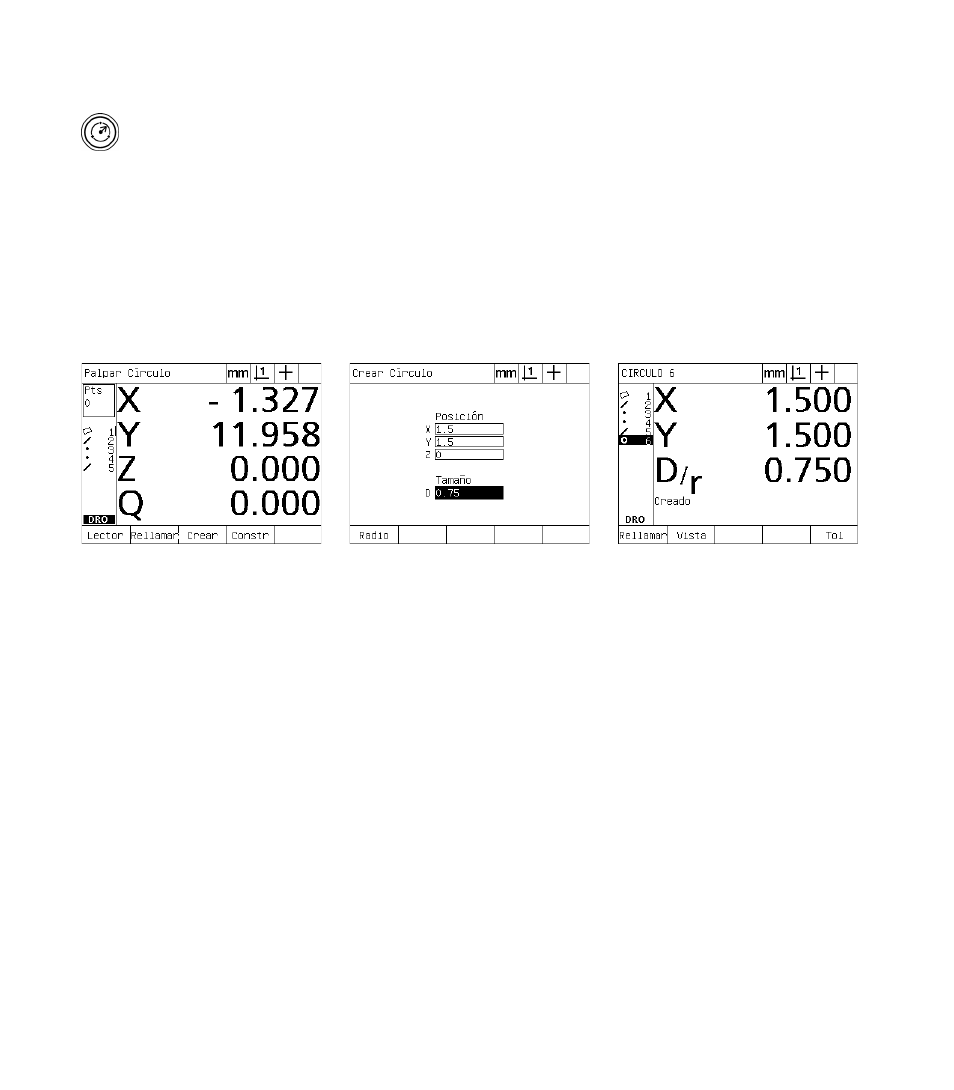

La tecla MEDICIÓN CÍRCULO es
pulsada La posición del círculo y los valores de
diámetro están introducidos En la lista de características se muestra
el nueva círculo
