ND 1200 QUADRA-CHEK 57
1
.7 Aplicar t
o
ler
ancias
Aplicando tolerancias
El método para aplicar tolerancias es idéntico para todos los tipos de
características. Para aplicar una tolerancia:
U Resaltar una característica en la lista de características utilizando las
teclas FLECHA.
U Pulsar la softkey TOL para mostrar las softkeys tolerancia.
U Pulsar la softkey correspondiente al tipo de tolerancia deseado,
como p. ej. descentraje para un círculo. Se muestra una pantalla
nueva con campos de datos para los valores nominales y de
tolerancias.
U Introducir los valores nominales y de tolerancia y pulsar luego la
tecla FINALIZAR para mostrar los resultados de tolerancia. Pulsar la
tecla finalizar de nuevo para volver a la pantalla DRO.
Mediciones que pasan los tests de tolerancia se indican mediante un
marca en la casilla tol de la softkey. Mediciones que fallan se indican
mediante un círculo con X en la casilla tol de la softkey y mediante
caracteres tachados en la pantalla DRO.

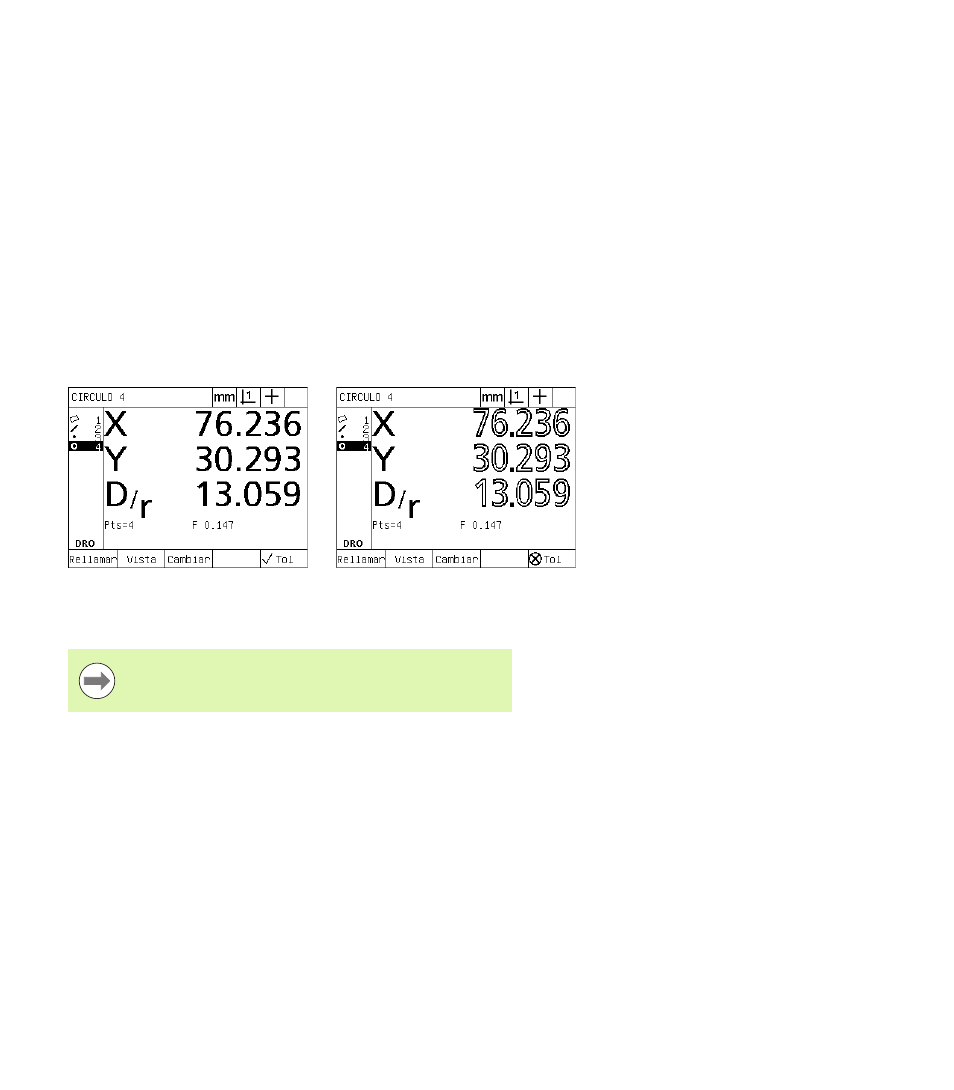

Tolerancia pasada indicada por una
marca en la casilla TOL de la softkey Tolerancia no pasada indicada por un
círculo con X en la casilla TOL de la
softkey y caracteres tachados
La página siguiente muestra un ejemplo para la aplicación
de una tolerancia.
