ND 1200 QUADRA-CHEK 59
1
.7 Aplicar t
o
ler
ancias
U Introducir los valores nominales y de tolerancia deseados en los
campos de datos. En este ejemplo para una tolerancia de forma de
círculo sólo se dispone del campo de tolerancia de redondez y se
introdujo una tolerancia de 0,15.
U Pulsar la tecla FINALIZAR para mostrar el resultado de la tolerancia.
Se muestran los valores de tolerancia y reales. En este ejemplo, el
valor de tolerancia era más grande que el valor real y el test de
tolerancia aprobada. Para indicar un test positivo se muestra una
marca.
U Pulsar la tecla FINALIZAR de nuevo para volver a la pantalla DRO. En
la casilla de la softkey TOL también se muestra la marca.

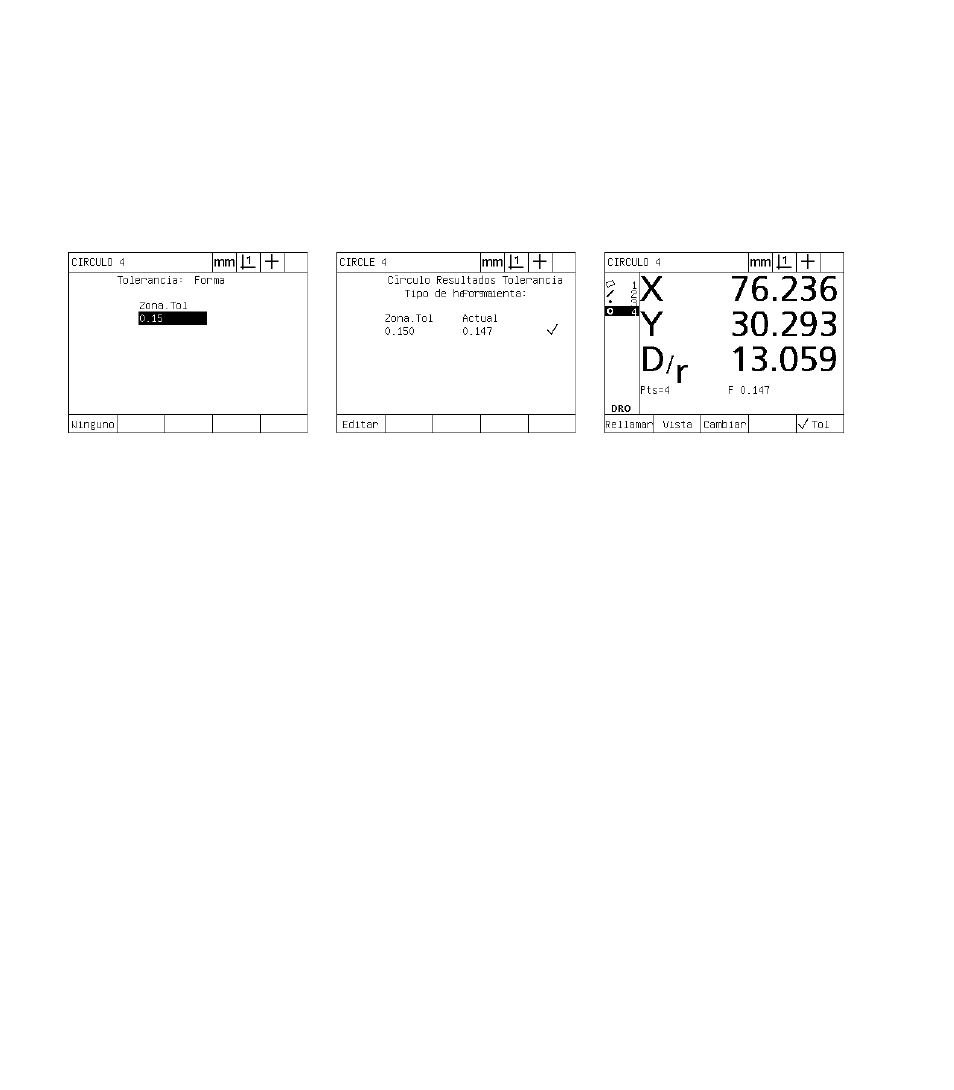

La tolerancia de forma es introducida La softkey FINALIZAR es pulsada para
mostrar el resultado del test de
tolerancia La tecla FINALIZAR es pulsada para
volver a la pantalla DRO
