Palpación con Medición Mágica
Medición Mágica analiza los datos de característica obtenidos con la
palpación de la pieza y determina automáticamente el tipo de
característica. Medición Mágica soporta los siguientes tipos de
característica en el ND 1200:
 Puntos
 Líneas
 Círculos
Si utilizando Medición Mágica se obtienen más puntos que el número
mínimo de puntos para definir un tipo de característica, el usuario
puede cambiar manualmente el tipo de característica si se asignó un
tipo de característica equivocado.
Para palpar una característica con Medición Mágica:
 Pulsar la tecla MEDICIÓN CON MEDICIÓN MÁGICA.
Se muestra la pantalla Palpar Característica. Pulsar la
tecla dos veces para medir una serie de
características utilizando auto-repetición.
 Palpar los puntos de la característica deseada y pulsar
la tecla Finalizar.

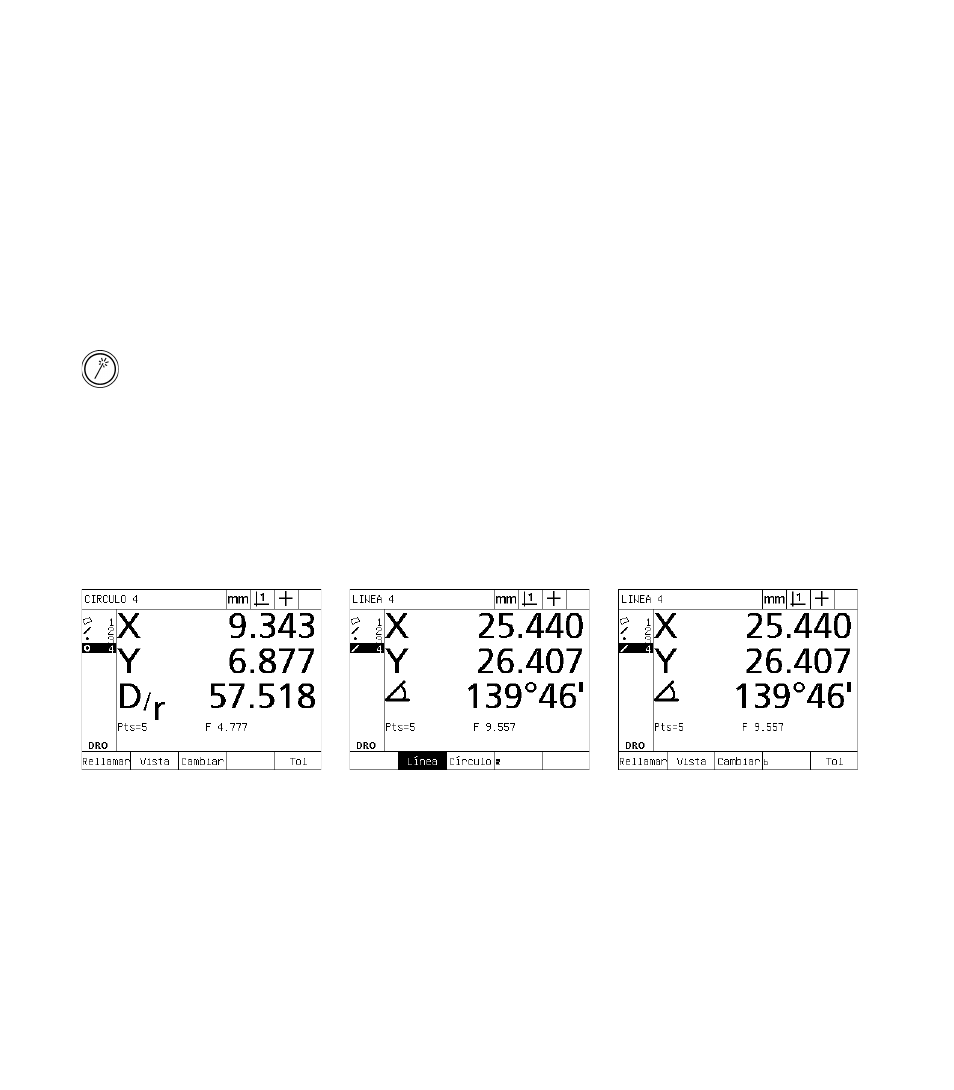

Si en pantalla se indica un tipo de característica equivocado:
 Pulsar la softkey CAMBIAR. Por encima de las softkeys en la parte
inferior de la pantalla se muestran tipos de característica
alternativos.
 Pulsar la softkey de la característica correcta. El tipo de
característico correcto se muestra en la lista de características.
Pulsar la softkey CAMBIAR. Pulsar la softkey del tipo de característica
correcto Se muestra el tipo de característica
correcto
