ND 1200 QUADRA-CHEK 35
1
.3 Pr
epar
ación par
a
la medición
Alinear la pieza respecto a un eje de medición
Para mediciones exactas, la pieza debe estar perfectamente alineada
respecto a un eje de medición. Piezas desalineadas resultan en
errores de medición coseno. Para convertir las coordenadas de
máquina en coordenadas de pieza y para compensar desalineaciones
de pieza, utilizar la función DESVIACIÓN. Cada vez que se instala una
pieza sobre el sistema de medición, medir la desviación.
Medir una línea de desviación palpando una arista recta de la pieza en
un eje mayor de medición. Para una línea se requiere un mínimo de
dos puntos, no obstante, palpando más puntos se mejora la exactitud.
Realizar una alineación de la pieza (desviación)
U Pulsar la tecla DESVIACIÓN.
U Palpar como mínimo dos puntos a lo largo de la arista
de la pieza. En el ejemplo, la pieza se alinea con el eje
X palpando tres puntos a lo largo de la arista inferior
de la pieza.
En este ejemplo, la alineación se realiza sobre una arista
de la pieza. Las alineaciones de pieza se pueden realizar
sobre otras características de pieza que una arista. Por
ejemplo, se puede alinear con un eje de medición una línea
realizada entre los centros de dos taladros.
La arista o línea de alineación de desviación debe estar
dentro de 45 grados del eje de medición.

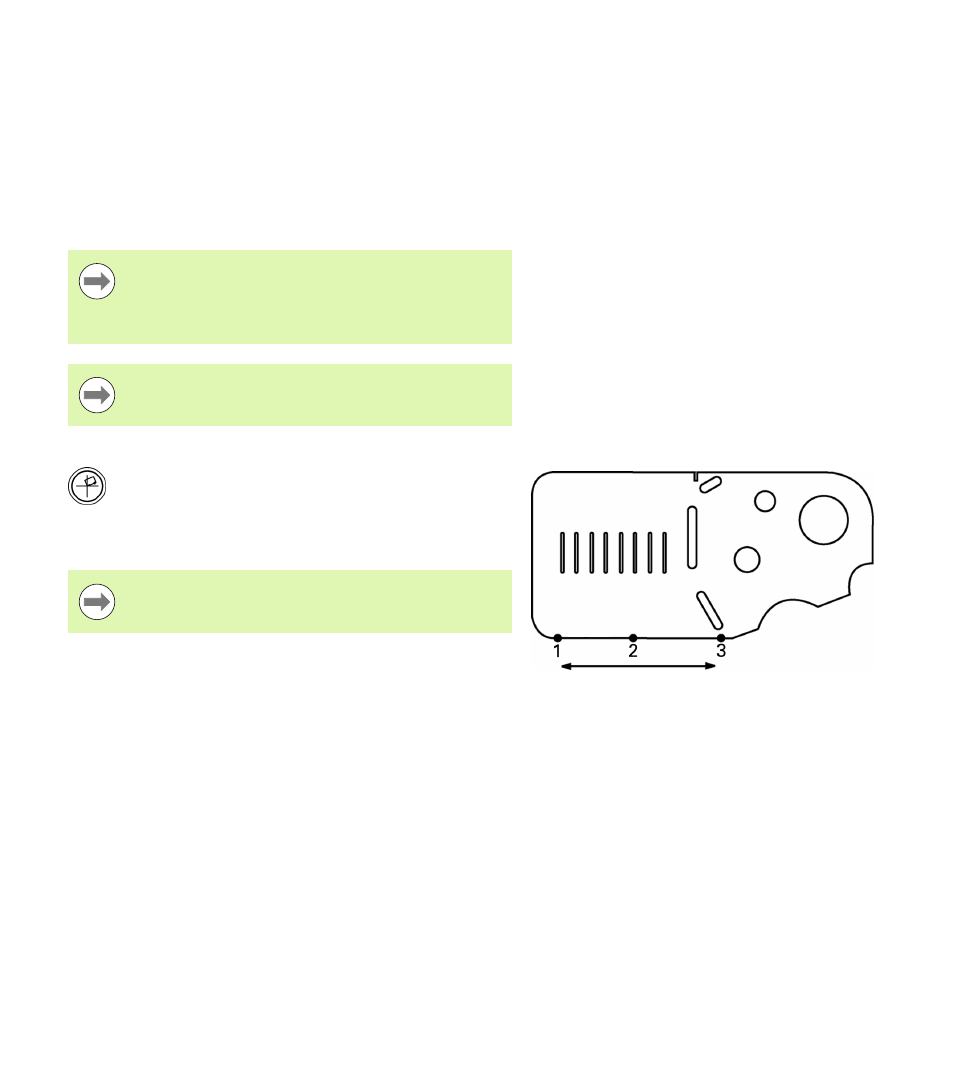

Para alinear la arista inferior de una pieza con el eje X
se palpan tres puntos.
Alternativamente, la pieza se podría alinear con el eje Y
mediante una arista vertical.
