Configuración de encoder
Las pantallas Encoders y misceláneos contienen campos de datos y
de selección para la configuración de los encoders.
Pantalla Encoders
Los campos de configuración de la pantalla Encoders incluyen:
„ Selección de ejes
„ Resolución de encoder
„ Tipo de encoder (TTL o análogo)
„ Selección de marca de referencia
„ Variación cero máquina (MZ Cnts)
„ Invertir sentido conteo del encoder
„ Unidades de medición
Para configurar los ajustes en la pantalla Encoders:
U Pulsar MENÚ/CONFIGURACIÓN para mostrar el menú
configuración y resaltar el objeto de menú Encoders.
U Resaltar el campo de selección Ejes y pulsar una softkey para
seleccionar el eje deseado.
U Resaltar el campo de datos Res e introducir la resolución del
encoder en las unidades indicadas en el campo de selección
Unidades.
El proceso de configuración es igual para todos los ejes.

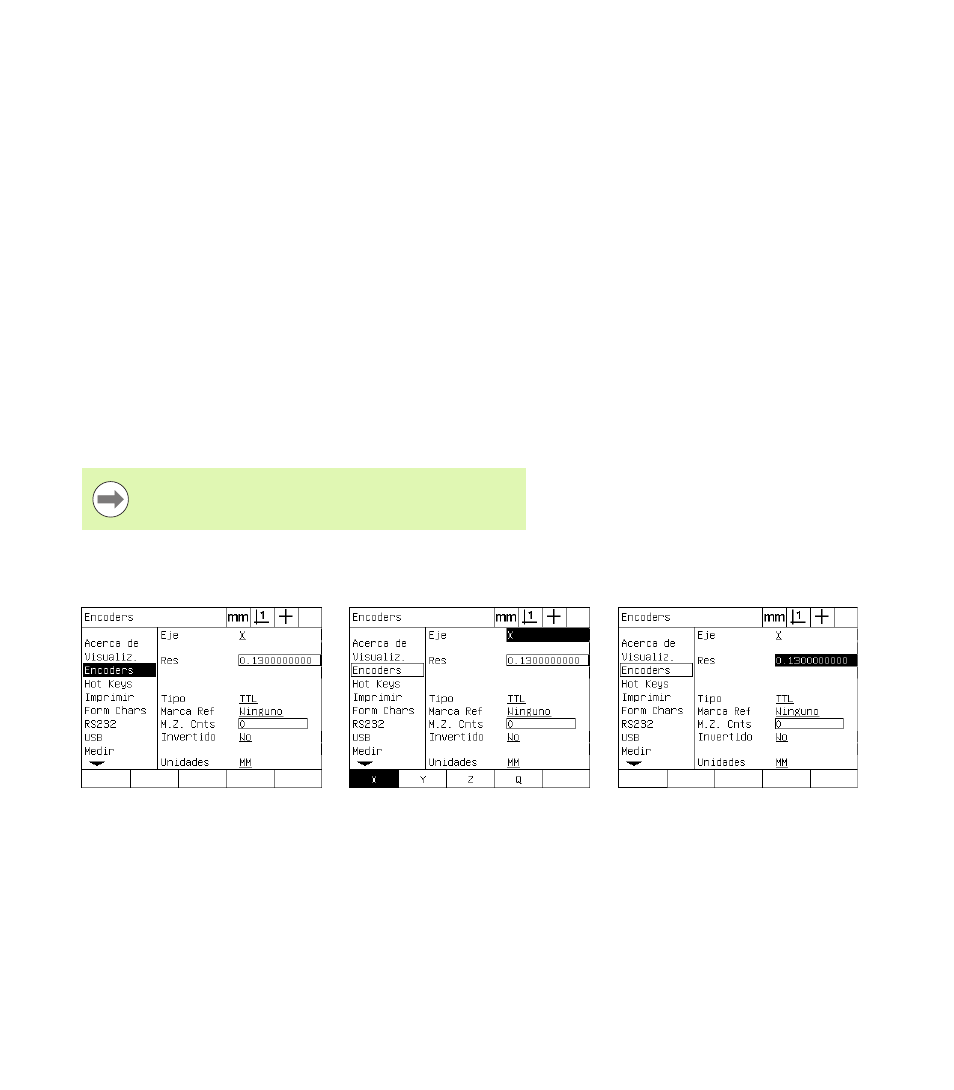

El objeto de menú Encoders es resaltado Pulsar una softkey de eje. Introducir la resolución del encoder
