INSTALACIÓN
9/30/98
HySpeed HT2000
Manual de Instrucciones
4-29

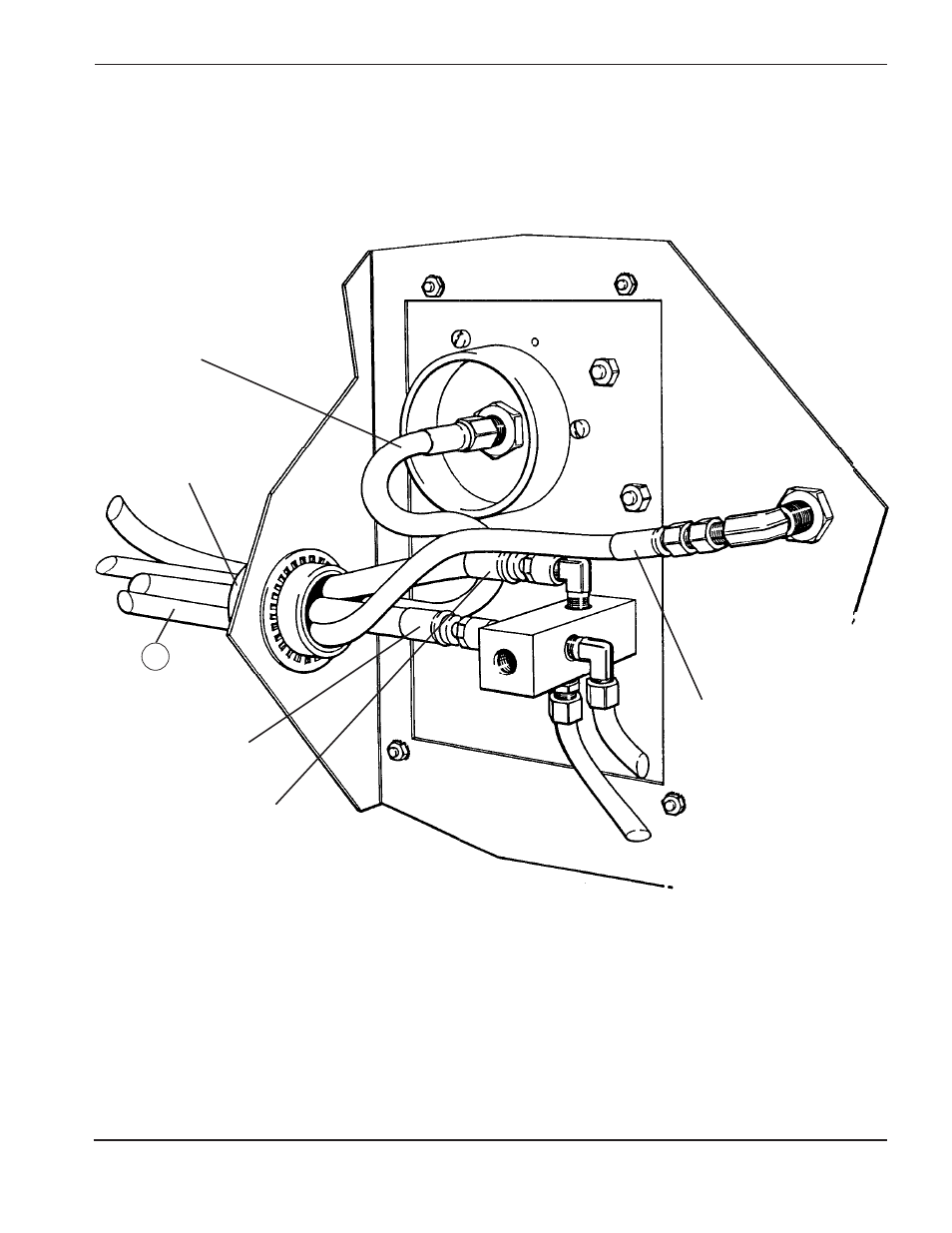

Figura 4-16
Conexiones de los cables de alta frecuencia de la antorcha en la
consola de alta frecuencia remota
24
Manguera gas piloto/protector
Guarnición de
antorcha de latón
Manguera de enfriador de
antorcha (con banda roja)
Manguera de enfriador de
antorcha (con banda verde)
Manguera de sensor de
capuchón en posición (gris)
