Problema Causas probables / soluciones del problema
1. Indicador luminoso INTERLOCK
iluminado:
1.1. Las puertas a la consola RHF no están completamente cerradas.
Este indicador luminoso se apagará cuando los interruptores
S1 y S2 localizados en la consola RHF se han cerrado. Los
interruptores se cerrarán cuando se cierren las puertas de la
consola RHF. Si las puertas están cerradas, examine las patillas,
conectores y el cableado asociado para determinar si tienen
buena continuidad desde el receptáculo 1X1 a 2X1.
Reemplace o repare cualquier componente defectuoso.
2. Indicador luminoso
TRANSFORMADOR
iluminado:
2. El transformador principal T2 o uno de los chópperes está sobre
calentándose.
Este indicador luminoso se apagará cuando el transformador
principal (T2) está operando en la gama normal de temperatura
(debajo de 165ºC) y los chópperes CH1 y CH2 están también
operando en la gama normal de temperatura (debajo de 82ºC).
• Examine los interruptores de temperatura (normalmente
cerrados).
• Examine las patillas, conectores y el cableado asociado hacia
los interruptores de temperatura.
• Deje que funcionen los ventiladores, y trate de arrancar la
unidad de nuevo después de una hora. Si el indicador
luminoso todavía se ilumina, uno de los chópperes en el
transformador principal puede necesitar ser reemplazado.

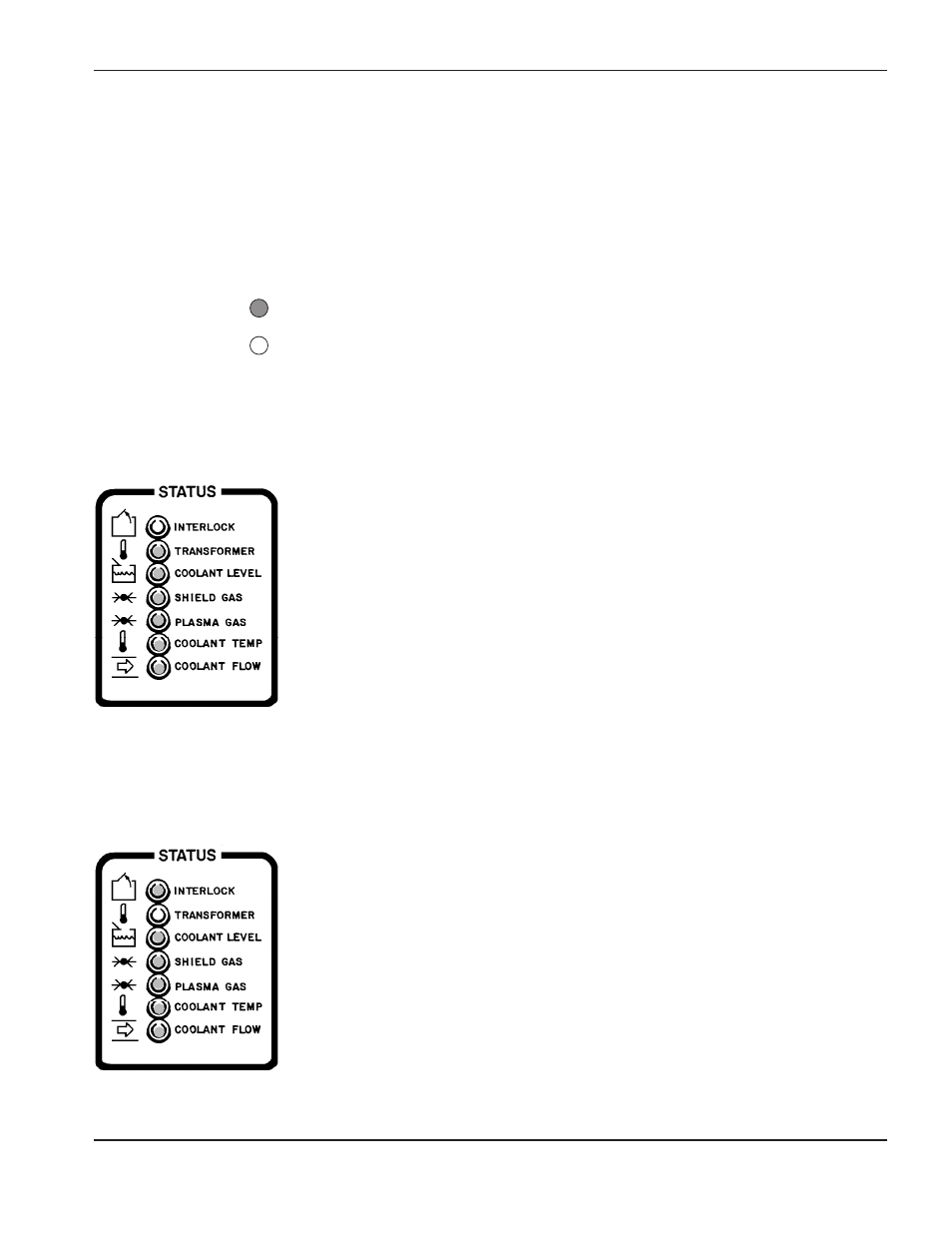

Búsqueda de averías en los indicadores luminosos de estado
Asegúrese de que se han applicado a la fuente de energía las Verificaciones iniciales como se describió
anteriormente en esta sección antes de comenzar la búsqueda de averías de los indicadores luminosos de estado.
Cuando cualquiera de los indicadores luminosos de estado se iluminan, hay una condición de falla que tiene que
corregirse para que la fuente de energía HT2000 se vuelva operativa.
Véase los Diagramas de cableado en la Sección 10 (versión inglés) para referencia.
LED non iluminado
LED iluminado
