APÉNDICE – CONJUNTO TUBULAR DE AIREACIÓN
HYPERTHERM Sistemas de Corte por Plasma
4/14/98
Introducción
Cuando se corta aluminio con un sistema de corte por plasma, y se corta al nivel de la superficie de la mesa de
agua o bajo agua, puede desprenderse gas hidrógeno libre durante el proceso. La alta temperatura del proceso
de plasma hace que el oxígeno e hidrógeno se disocien del agua en la mesa de agua. El aluminio caliente, que
muestra una alta afinidad con el oxígeno, se combina con éste, dejando libre el hidrógeno.
Un método para evitar que se acumule el hidrógeno libre consiste en instalar un conjunto tubular múltiple de
aireación en el fondo de la mesa de agua para reabastecer de oxígeno el agua.
Procedimiento
1. Utilice para construir el múltiple un segmento de tubería PVC de 50 mm de diámetro.
2. Inserte en el múltiple líneas de distribución de 25 mm cada 150 mm de distancia.
3. Perfore cada 150 mm de distancia orificios de 3 mm en las líneas de distribución.
4. Tape los extremos de las líneas de distribución e instálelas de manera que el oxígeno llegue a todas las partes
del área de corte.
5. Conecte el múltiple a una línea de aire del taller. Ajuste un regulador de presión para obtener un flujo constante
de burbujas.

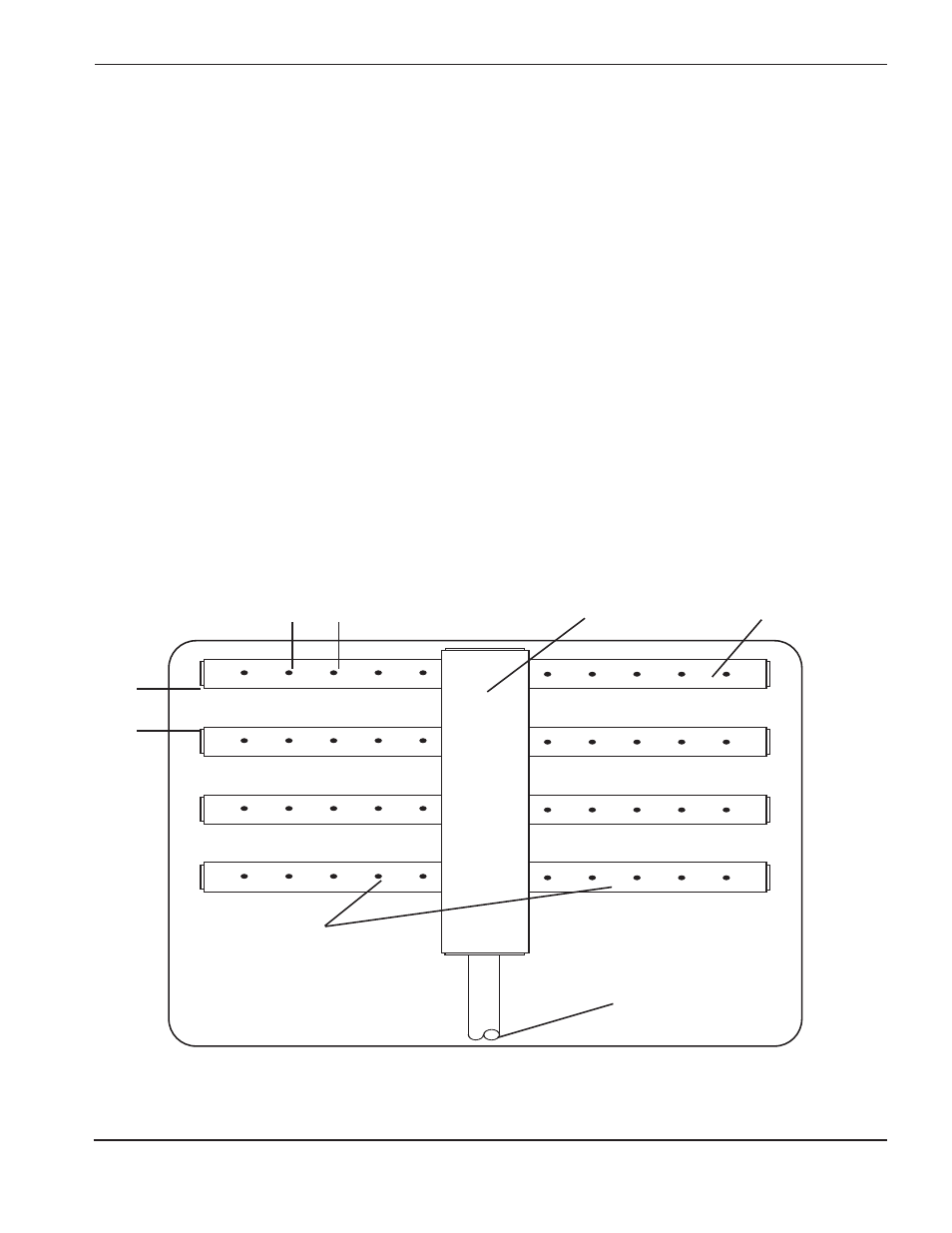

Conjunto tubular de aireación para corte de aluminio por plasma
150 mm
Líneas de
distribución:
25 mm dia.
Entrada de
aire regulado
25 mm dia.
150 mm
‹ –– ›
‹
––
›
