MANTENIMIENTO
20
HySpeed HT2000 Manual de Instrucciones 8-21
Códigos de error
El micro-controlador de la tablilla de control PCB2 alertará al usuario acerca de ciertos errores que ocurren en el
sistema HT2000, encendiendo y apagando los indicadores luminosos que digan ERROR CODE (códigos de error)
en la tablilla de control. Se debe quitar la tapa frontal de la fuente de energía para observar la tablilla de control
PCB2 y el indicador luminoso del ERROR CODE (véase la Figura 9-1 (versión inglés) para la ubicación del PCB2
y la Figura 8-4 para la ubicación del indicador luminoso ERROR CODE en PCB2).
El indicador luminoso ERROR CODE se prenderá por 0,5 segundos y se apagará por 0,5 segundos con dos
segundos de espacio antes de entrar en la secuencia de encenderse y apagarse. El número de encendidos y
apagados entre el espacio de dos segundos es una de las diez indicaciones de error que están indicados en la
próxima página.
Durante las oscilaciones de luz del código de error, todas las salidas de la tablilla de control están apagadas, y la
fuente de energía está en modo de ralentí o trabajando sin carga. Después de que se ha corregido el error, usted
puede resumir la operación del sistema.
Nota: Ocho o nueve oscilaciones de luz ocurrirán durante la operación normal. Si el indicador
luminoso de ERROR CODE se queda encendido sin parpadear u oscilar, esto indica que
el RAM (memoria de acceso al acaso, en inglés) o el auto-verificación de error ROM
(memoria sólo de lectura, en inglés) ha ocurrido (la fuente de energía se trabará).
Para el propósito de búsqueda de averías, el indicador luminoso PLASMA START también se indicará en la Figura
8-4. Cuando esté encendido, este indicador luminoso indica que el comando START para el plasma ha sido
recibido desde la tablilla de control.

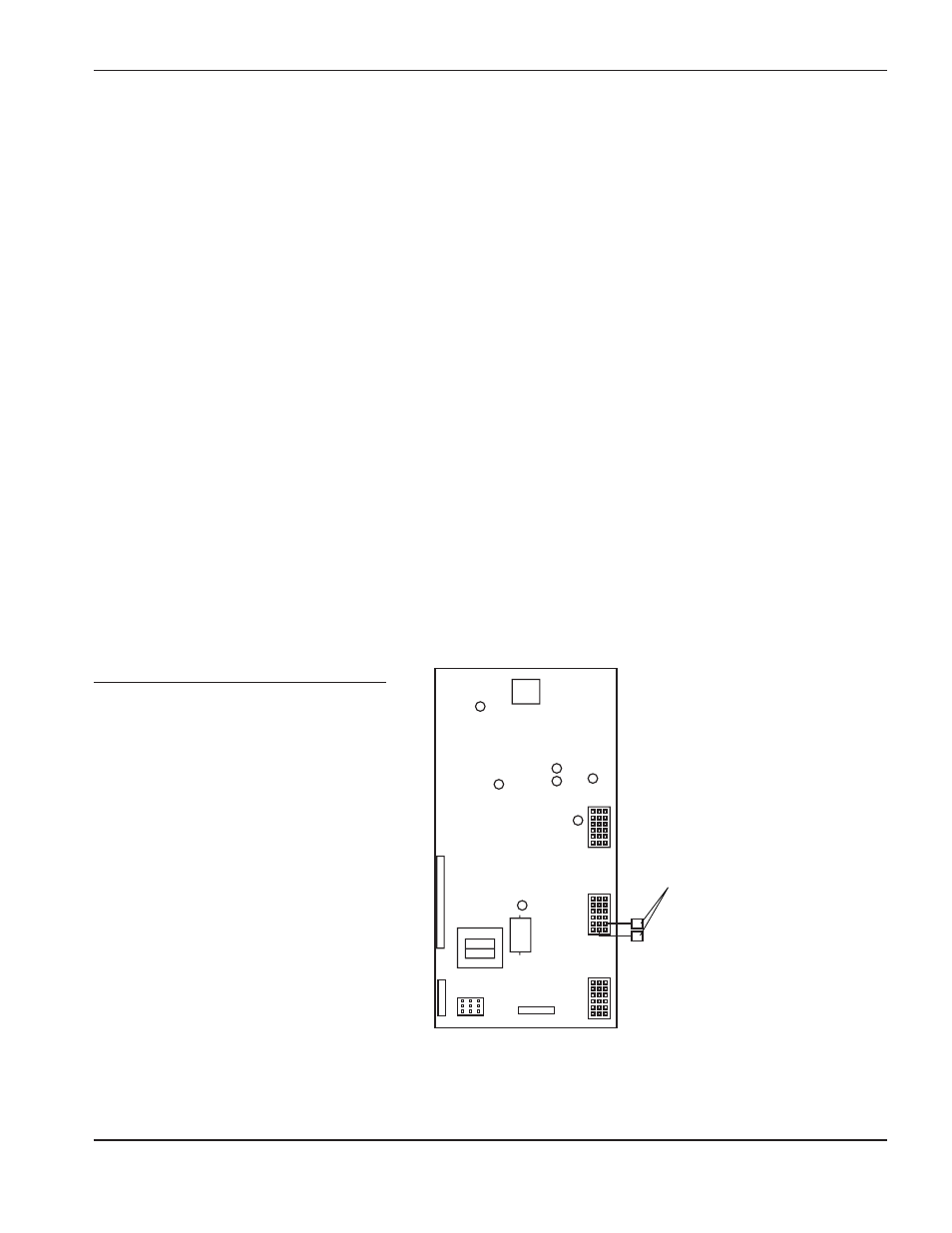

Figura 8-4 Ubicación del indicador luminoso de códigos de error de la tablilla de control del HT2000
FUNCIONES DE LOS INDICADORES LUMINOSOS
D3: + 5 VDC
D4: TRANSFERENCIA DEL ARCO
D5: INICIAR PLASMA (En sistemas antiguos)
D6: LOS BLOQUEOS ESTÁN SATISFECHOS
D8: CÓDIGO DE ERROR
D9: +12 VDC
D14: INICIAR PLASMA (+12 VDC)
D3
D8
D4
D5
D6
D9
Rec 4
Rec 5
Rec 6
Rec 3
Rec 7
Rec 2
Rec 1
D14
Los terminales están normalmente
desconectados.
