Tamaño de la manguera

Especificaciones de torque o torsión

de gas o agua

lbs.-pulg.

lbs.-pies

kgm.-cm.

hasta diámetro de 3/8" (10 mm.)

75-85

6,25-7

86-98

1/2 " (12 mm)

360-480

30-40

415-550

INSTALACIÓN

9/30/98

4-4

HySpeed HT2000

Manual de Instrucciones

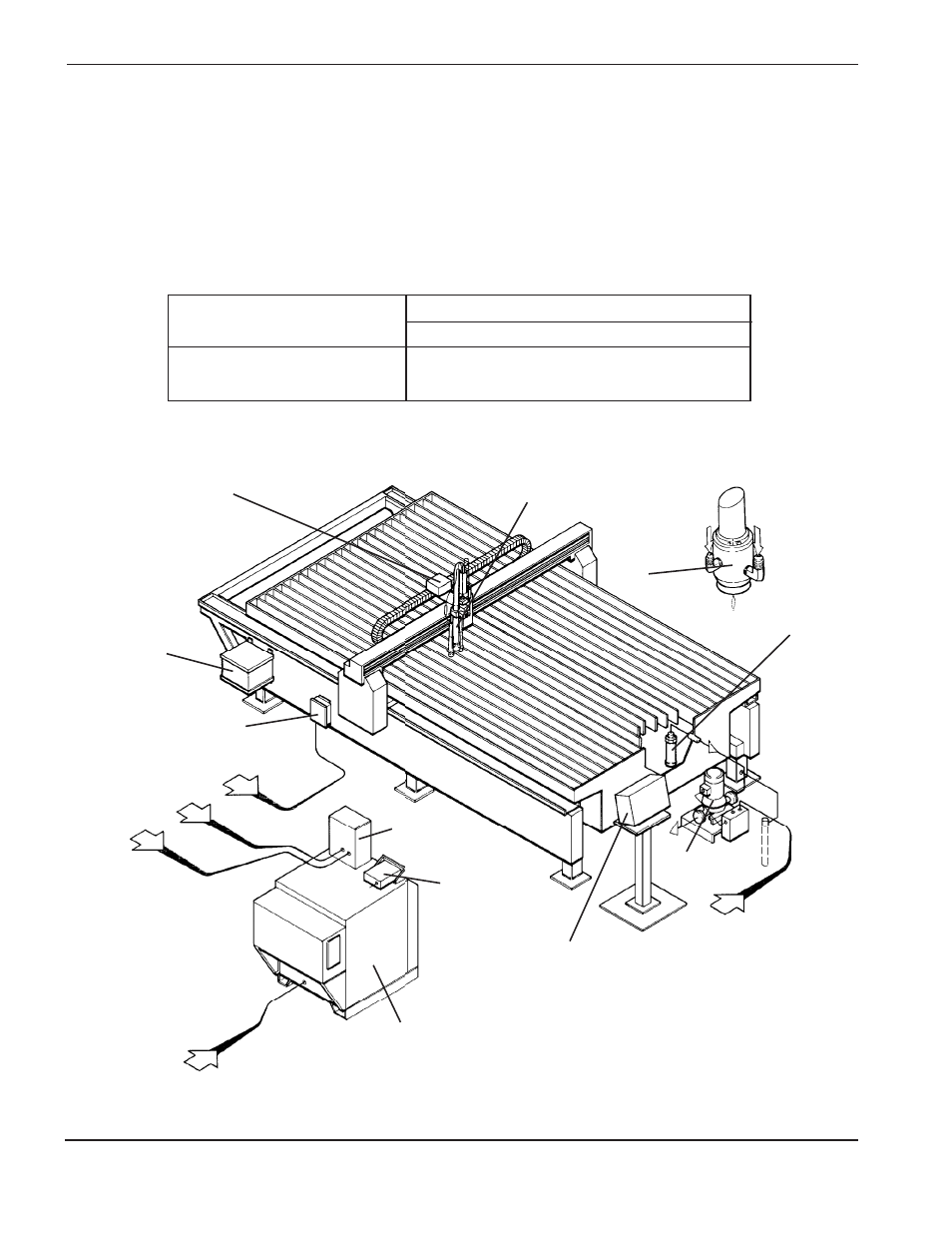

Figura 4-2

Colocación típica de unidades para máquina de corte de pórtico

Consola de válvula a motor

Antorcha con sondas IHS

Agua

Filtro de agua

Bomba de
campana de
agua

Corriente

Corriente

Control de máquina

Fuente de energía HT2000

Consola para
gases

Control
remoto V/C

Gas
plasma

Gas protector

Aire

Consola de sensor de
altura inicial (IHS)

Consola de
alta frecuencia
remota

Antorcha con
campana de
agua

Colocación de las unidades del sistema

Aterrice todos los módulos externos en el sistema HT2000 a tierra. Véase apéndice.

Posicione todas las unidades requeridas antes de hacer las conexiones eléctricas, de gas, y de interface.

Note que la consola de válvula a motor tiene que ser ubicada dentro de 3 m. de la antorcha, y la consola

IHS tiene que ser ubicada dentro de 12 m. de la antorcha.

Para evitar que haya escapes en el sistema, apriete todas las conexiones de gas y agua de acuerdo a las

siguientes especificaciones:

Use 2 llaves cuando apriete, para evitar daño al componente aparejante.
