APÉNDICE A
21
a-2 HySpeed HT2000 Manual de Instrucciones
Generalidades
Este apéndice permitirá a un electricista calificado instalar el cable de alimentación al filtro de interferencia
electromagnética (EMI) en todas las fuentes de energía CE 220/380/415 voltios.
Cable de alimentación
El usuario debe proveer el cable de alimentación. Para tamaños de cable recomendados, ver Cable de alimentación,
pág. 3-5 y 3-6. La instalación y especificación final del cable de alimentación debe ser responsabilidad de un
electricista calificado y de acuerdo a los códigos nacionales y locales aplicables. Ver también Alimentación de
electricidad en pag. a-2 para más recomendaciones de blindaje del cable de alimentación.
Conexión del cable de alimentación
Conecte un extremo del cable de alimentación primero al filtro EMI y luego conecte el otro extremo al interruptor
principal de línea.
Fuente de energía
1. Localice el filtro EMI en la parte superior posterior de la fuente de energía (ver Fig. a-1).

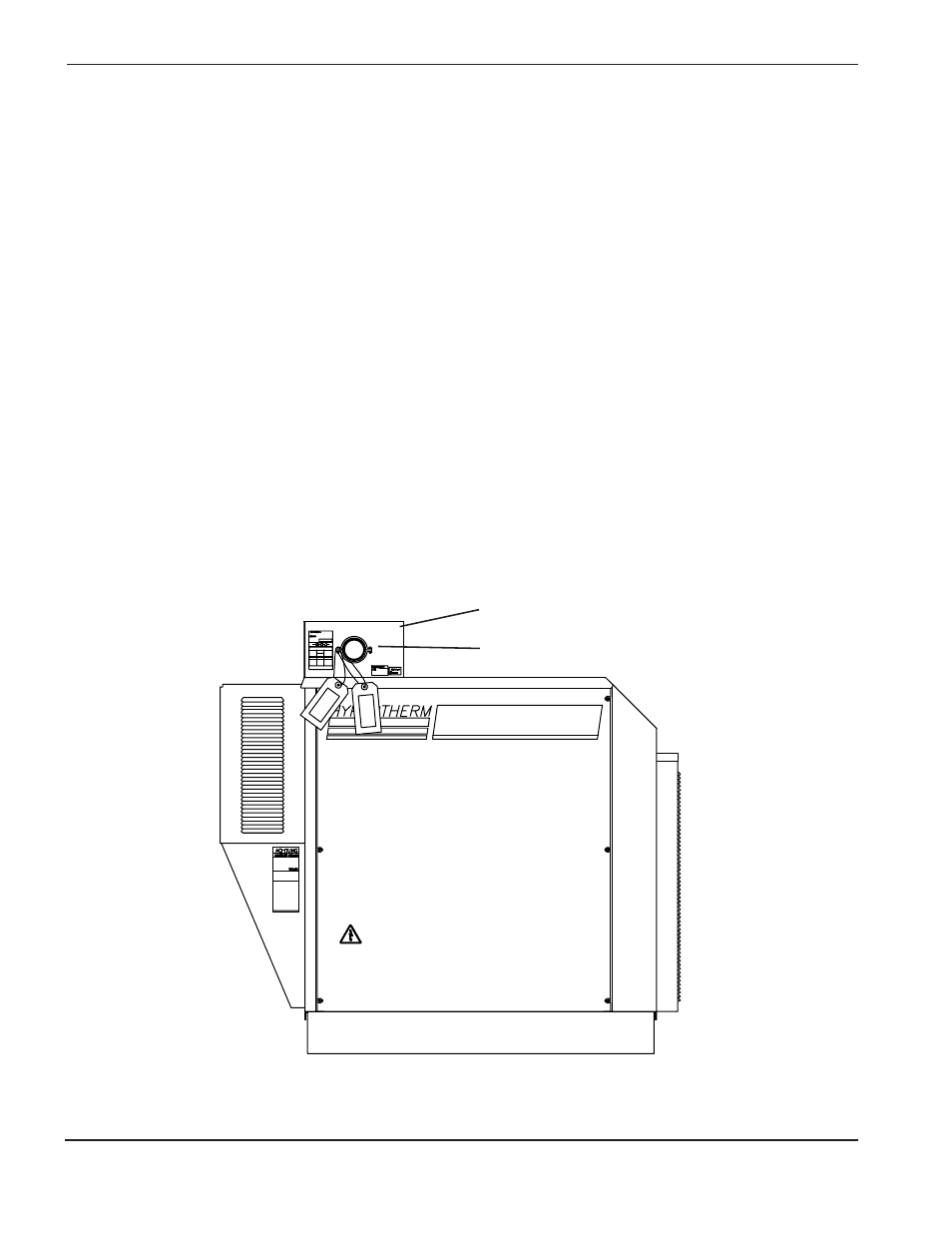

Figura a-1 Fuente de energía HT2000 con filtro EMI – Vista lateral
Filtro EMI
Pinza de protección de cable
HySpeed HT2000
