INSTALACIÓN
9/30/98
4-16 HySpeed HT2000 Manual de Instrucciones

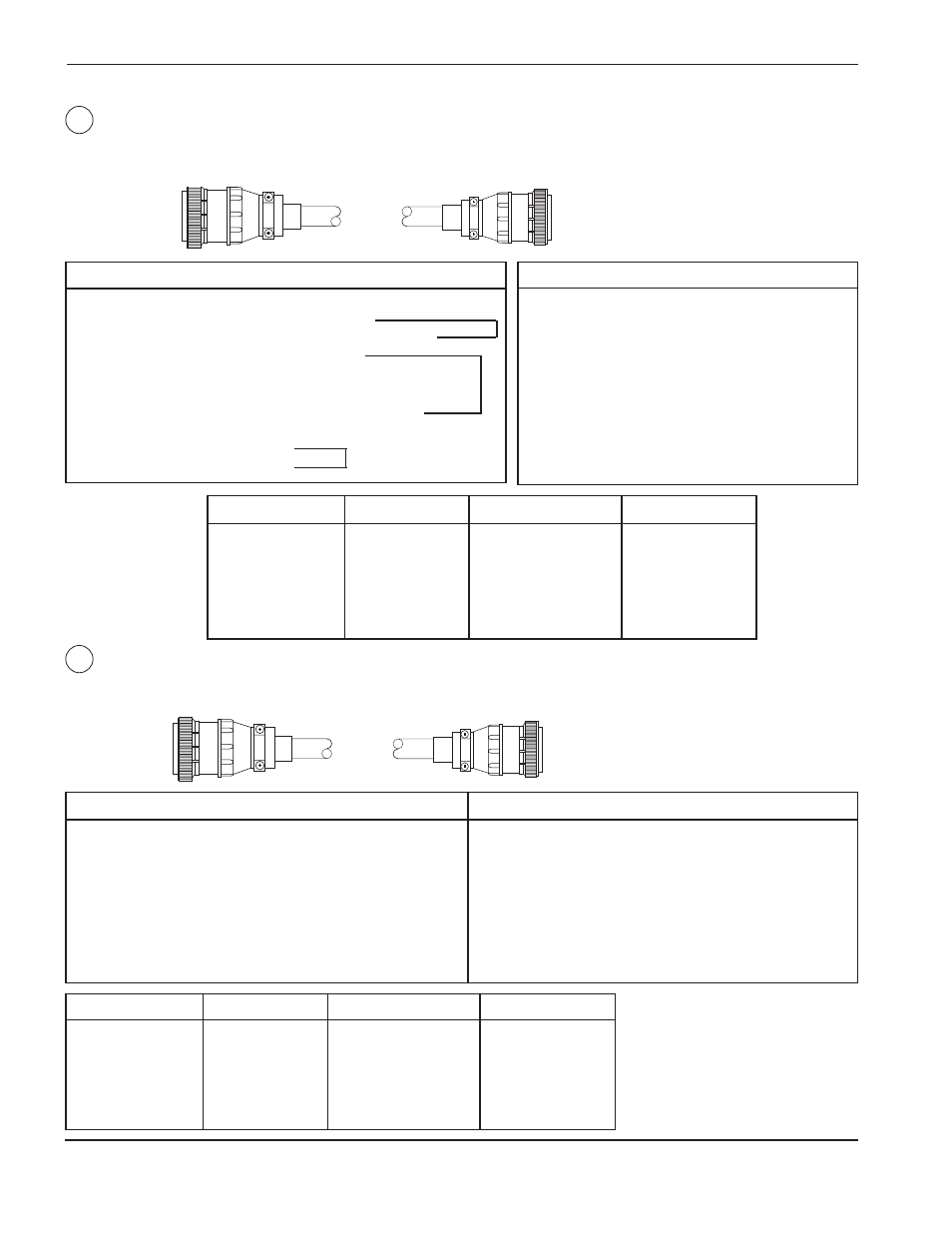

Cable del control remoto programable de V/C – Fuente de energía a control programable
Nota: Si lutiliza el remoto digital para ajustar voltaje y corriente, omita este paso.
10
Extremo fuente
de energía Extremo control remoto V/C/
Extremo fuente
de energía Extremo remoto programable V/C
No. de pieza Largo No. de pieza Largo
023911 15 ft (4,5 m) 023883 150 ft (46 m)
023878 25 ft (7,6 m) 023884 200 ft (61 m)
023879 50 ft (15 m) 023885 250 ft (76 m)
023880 75 ft (23 m) 023886 275 ft (84 m)
023881 100 ft (30,5 m) 023887 300 ft (92 m)
023882 125 ft (38 m)
11
No. de pieza Largo No. de pieza Largo
023834 15 ft (4,5 m) 023839 150 ft (46 m)
023835 25 ft (7,6 m) 023840 200 ft (61 m)
023836 50 ft (15 m) 023899 250 ft (76 m)
023837 75 ft (23 m) 023900 275 ft (84 m)
023838 100 ft (30,5 m) 023901 300 ft (92 m)
023898 125 ft (38 m)
Lectura – Extremo fuente
Pin Color Función
4 verde Datos entrada en serie
8 negro Común de datos entrada en serie
9 rojo Datos salida en serie
13 blindado-verde/negro
14 blindado-rojo/negro
15 negro Común de datos salida en serie
31 blindado (energía CA) blanco/negro
31 blanco Energía CA
36 negro Energía CA
Lectura – Extremo sensor de altura
Recep-
táculo
Color Función
1 verde Datos entrada en serie
2 negro Común de datos entrada en
serie
3 rojo Datos salida en serie
5 Llave
6 negro Común de datos salida en
serie
7 blanco Energía CA
8 negro Energía CA
Cable de control remoto V/C – Fuente de energía a Control digital programable de V/C
Nota: Si utiliza una interconexión de computadora de máquina para ajustar voltaje y corriente y
no requiere la lectura del control programable de V/C, no tome en cuenta esta página.
Extr. Fuente Ext. R.Prog. Color Señal Extr. Fuente Ext. R.Prog. Color Señal
1 1 negro Corriente 20 8 8 blanco/azul Voltaje 5
2 2 azul Corriente 40 9 9 negro/azul Voltaje10
3 3 verde Corriente 80 10 10 negro/verde Voltaje 20
4 4 blanco Corriente 100 11 11 negro/naranja Voltaje 40
5 5 naranja Corriente 200 12 12 negro/rojo Voltaje 80
7 7 blanco/negro Común 13 13 blanco/gris Voltaje 100
14 14 blanco/rojo Voltaje 200
15 15 negro/blanco Sin uso
16 16 blindado Protector
1X4 5X1
1X5 5X2
