INSTALACIÓN
3-22 HPR260 Auto Gas Manual de Instrucciones

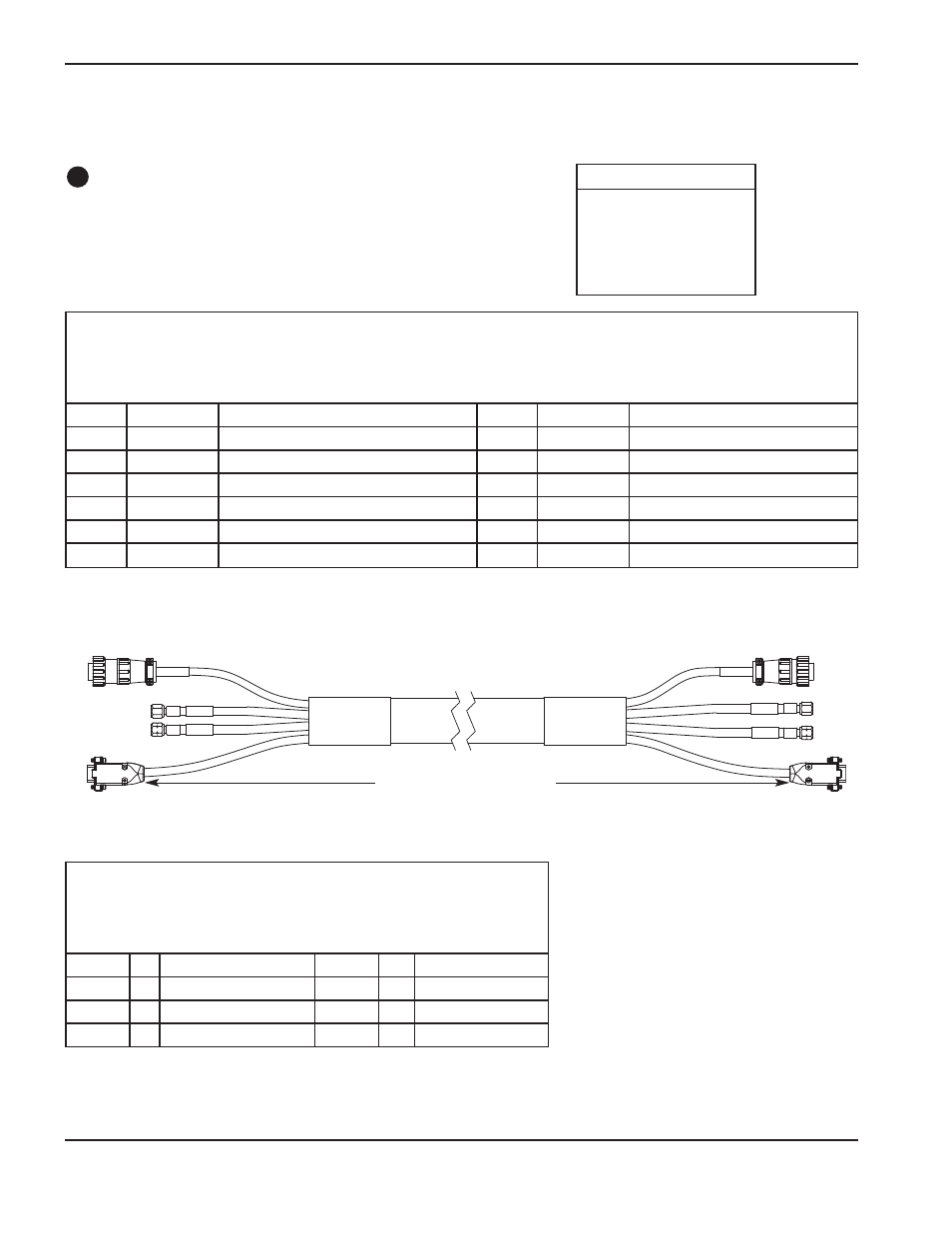

Ensamblaje de los cables y la manguera de gas
7
Consola de selección a conexiones de consola de medición
Final hembra a consola de medición Final macho a consola de selección
Lista de señales de cable de energía – conectores de 9 patillas
Extremo de consola de medición Extremo de consola de selección
Núm. Núm.
de patilla Entrada/Salida Descripción de patilla Entrada/Salida Función
1 Entrada Energía de 120 VCA 1 Salida CA dentro, retorno
2 Entrada Energía de 120 VCA 2 Salida CA dentro, eléctricamente vivo
3 Entrada Toma a tierra del chasis 3 Salida Toma a tierra del chasis
6 Sin uso 6
7 Sin uso 7
4 Sin uso 4
5 Sin uso 5
Lista de señales de cable de comunicaciones –conectores DSUB de 9 patillas
Extremo de consola de medición Extremo de consola de selección
Núm. Núm.
de patilla E/S Descripción de patilla E/S Función
9 E Sin uso 9 S Sin uso
3 E Toma a tierra “CAN” 3 S Energía a tierra
7 E/S CAN H 7 E/S Comunicación CAN
2 E/S CAN L 2 E/S Comunicación CAN
E/S = Entrada/Salida
Conector típico hembra DSUB
No. de pieza Largo
128992 3 m (10 ft)
128993 4.5 m (15 ft)
128952 7.5 m (25 ft)
128994 10 m (35 ft)
128930 15 m (50 ft)
128995 20 m (65 ft)
