HPR260 Auto Gas Manual de Instrucciones d-15
APÉNDICE D – CORTE DE BISEL
Selección de piezas
Nota: Los consumibles estándares pueden usarse para corte de bisel, pero no son lo óptimo para corte de
bisel.
El tubo de agua 220571 ó 220700 debe ser instalado en la antorcha HPR cuando se usan consumibles
específicamente diseñados para corte de bisel. La conexión rápida de bisel con la manga corta de montajes de la
antorcha tiene acoples de oprimir para conectar y debe usarse con juegos de conductores específicos, mostrados en
esta sección.

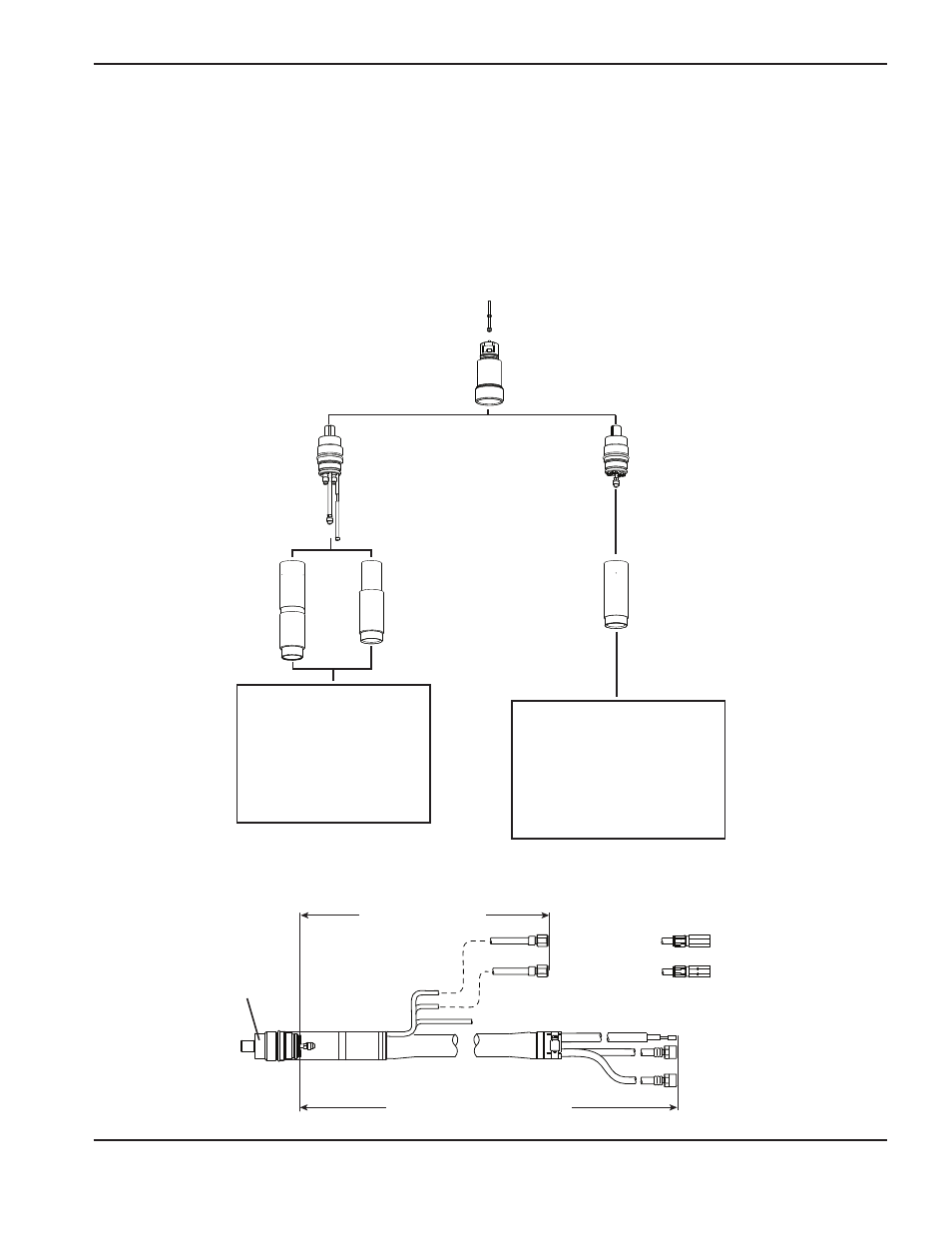

Tubo de agua 220571
(220700 para acero al carbono de 130 A)
Antorcha 220162
Use en todas las aplicaciones
Conexión rápida de bisel 220573
Manga corta de montaje de la
antorcha parte de 220573 Manga de antorcha: estándar
220232
Manga de antorcha: extendida
220516
Desconexión rápida estándar 220163
Conductores con acoples de oprimir
para conectar y conductores de gas
de 1,83 m (6 pies)
O
Conductores con acoples de oprimir
para conectar y conductores de gas
de 2,5 m (8,17 pies)
Conductores con acoples
estándares y conductores de gas
de 1,83 m (6 pies)
O
Conductores con acoples
estándares y conductores de gas
de 2,5 m (8,17 pies)
Montaje de rápida conexión
Longitud de los
conductores de gas
Longitud total de conductores
Vea tabla 1
en la próxima
página
Vea tabla 2
en la próxima
página
Cables y
mangueras
estándar a los
acoples de la
consola de medir
A la consola RHF
Cables y
mangueras de
bisel a los
acoples de la
consola de medir
