INSTALACIÓN
3-16 HPR260 Auto Gas Manual de Instrucciones
5
No. de pieza Largo No. de pieza Largo
123829* 1.5 m (5 ft) 123819 20 m (65 ft)
123816 3 m (10 ft) 123775 25 m (82 ft)
123817 4.5 m (15 ft) 123776 35 m (115 ft)
123773 7.5 m (25 ft) 123777 45 m (150 ft)
123818 10 m (35 ft) 123778 60 m (200 ft)
123774 15 m (50 ft) 123779 75 m (250 ft)
No. de pieza Largo No. de pieza Largo
123683* 1.5 m (5 ft) 123823 20 m (65 ft)
123820 3 m (10 ft) 123735 25 m (82 ft)
123821 4.5 m (15 ft) 123668 35 m (115 ft)
123666 7.5 m (25 ft) 123669 45 m (150 ft)
123822 10 m (35 ft) 123824 60 m (200 ft)
123667 15 m (50 ft) 123825 75 m (250 ft)

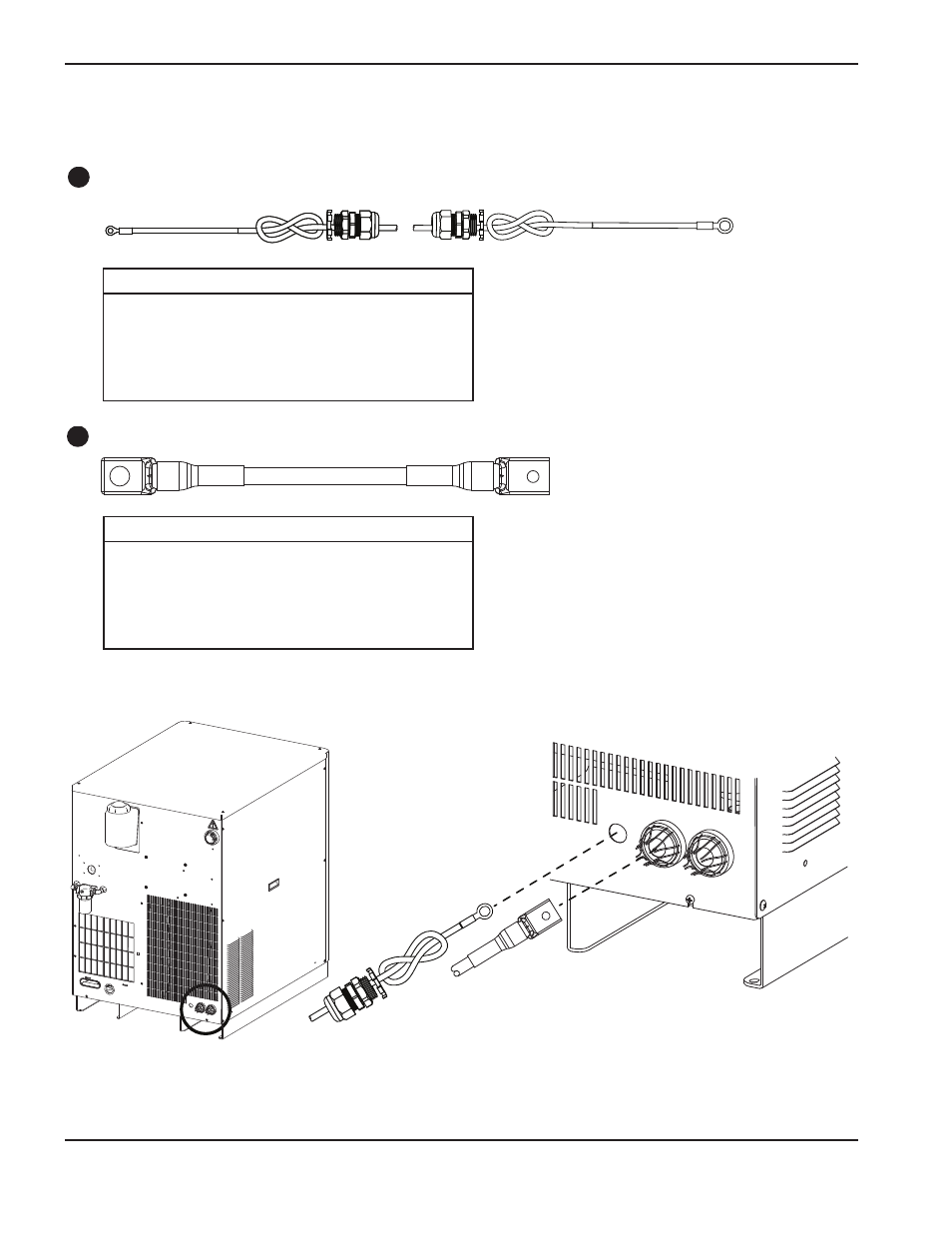

Cables entre la fuente de energía a la consola de ignición
Cable del arco piloto
1
Consola de ignición Tablilla I/O
Cable negativo
2
Cable del
arco piloto
Cable negativo
Consola de ignición Fuente de energía
* Los números de cables 123683 y 123829 son para usarse con sistemas que tienen consola de ignición montada en la fuente de energía
