5-50 HPR260 Auto Gas Manual de Instrucciones
MANTENIMIENTO
2. Revise la condición de los 3 contactos y vea si hay desgaste excesivo. Si uno o más de los contactos se ha gastado
mucho, reponga CON1 e reinicie el sistema. Si el error sigue, tome las siguientes medidas.
3. Pruebe los fusibles F5, F6 y F7 en la tablilla
de distribución de energía (PCB2). Si se ha
fundido algún fusible, reponga PCB2.
4. Retire J2.8 de PCB2 y ponga un puente entre las patillas 1 y 2 en el conector del cable.
a. Haga un corte de prueba. Si el error de pérdida de fase continúa verifique el cableado entre J2.8 en PCB2 y
J3.302 en PCB3 al verificar la continuidad entre
– Patilla 1, J2.8 a patilla14, J3.302
– Patilla 2 , J2.8 a patilla15, J3.302.
b. Si el cableado está bien, reponga PCB3. Si algún cableado está dañado, repare o reponga los cables
dañados.
c. Si el error de pérdida de fase se va mientras el puente está en J2.8, haga otro corte y mida el voltaje de fase a
fase en los fusibles F5, F6 y F7. El voltaje debe ser 220 VAC +/- 15%. Si una de las 3 lecturas de voltaje es
menor a 197 VAC, revise las conexiones al contactor y vea si hay conexiones sueltas entre el cable de energía,
contactor, transformador de energía y el chopper.
D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35

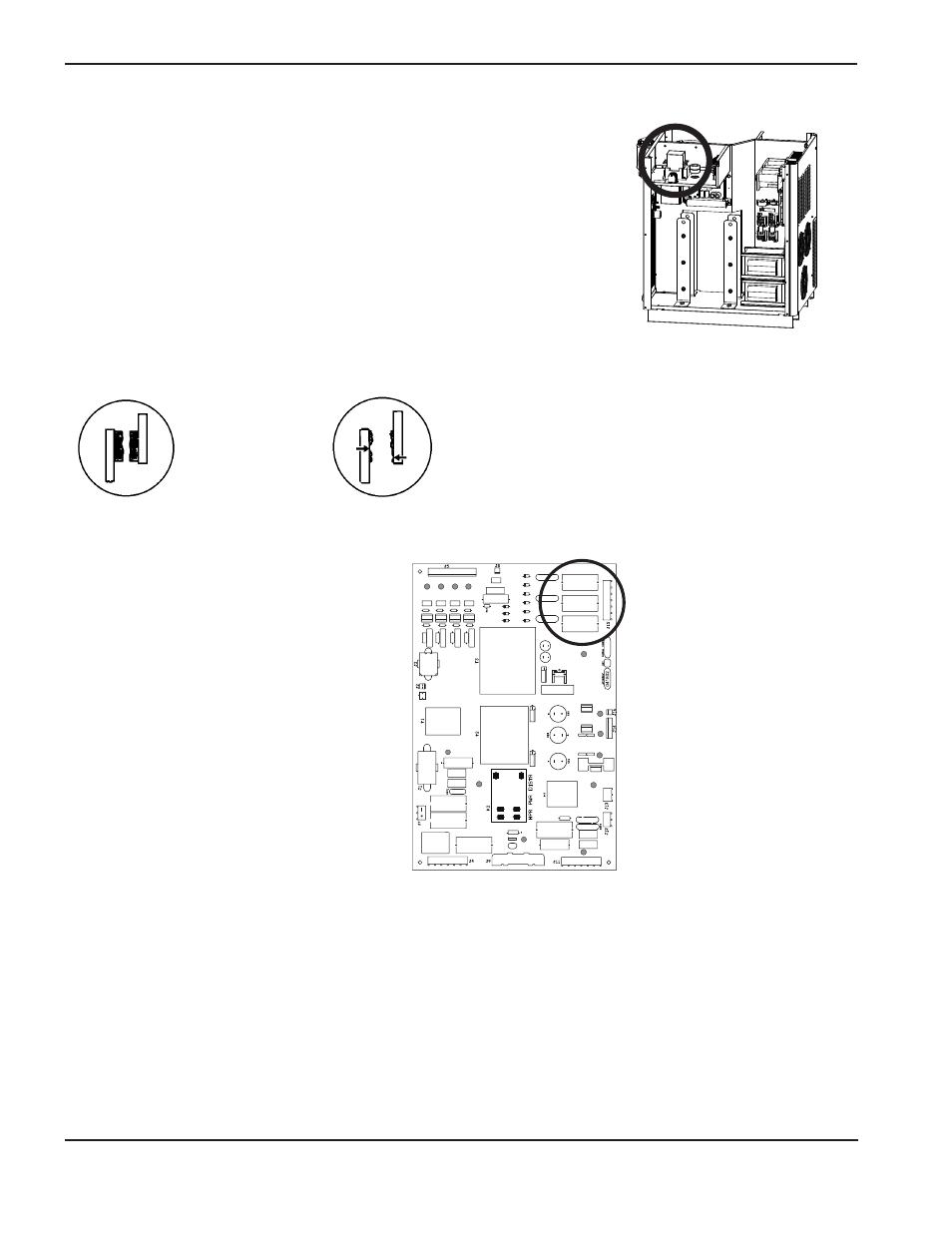

Prueba de detección de pérdida de fase
1. APAGUE completamente el sistema y retire la cubierta de CON1.
OK Desgaste excesivo
