5
INSTALACIÓN
HPR260 Auto Gas Manual de Instrucciones 3-9

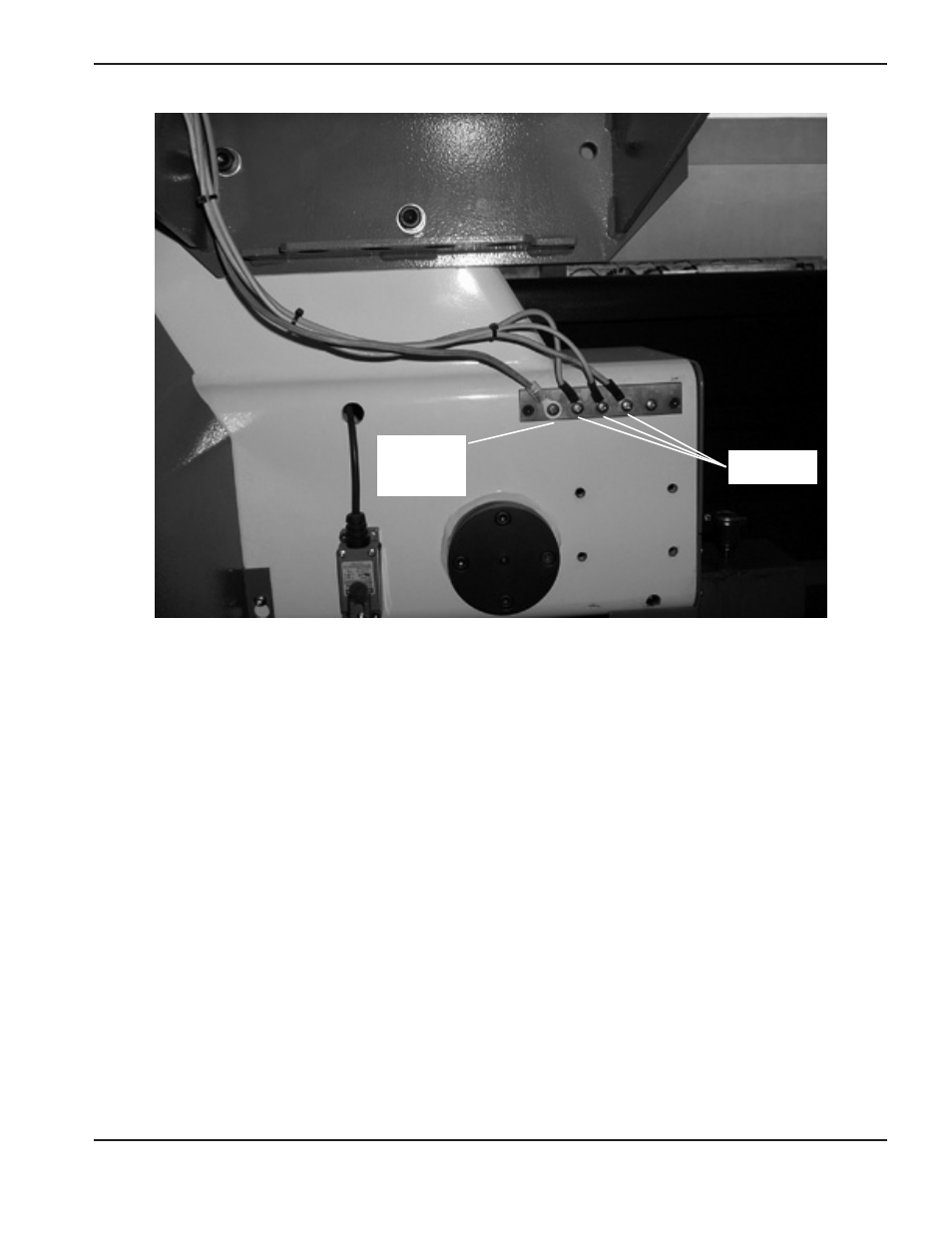

Muestra de una buena barra (bus) a tierra del pórtico. Se sujeta con pernos al pórtico la transversal,
cerca del motor. Todo cable a tierra individual de los componentes, montados en el pórtico, van a la
barra “bus”, excepto los que van desde la consola* RHF y del sostén de la antorcha. Un solo cable
grueso va entonces de la transversal a la barra “bus” a tierra sujetada con pernos a la mesa.
* Se aplica a sistema que usan la consola con remoto de alta frecuencia (RHF).
Cables a tierra
de componentes
Cable a tierra
de la barra
colectora en la
mesa de cortar
