Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes

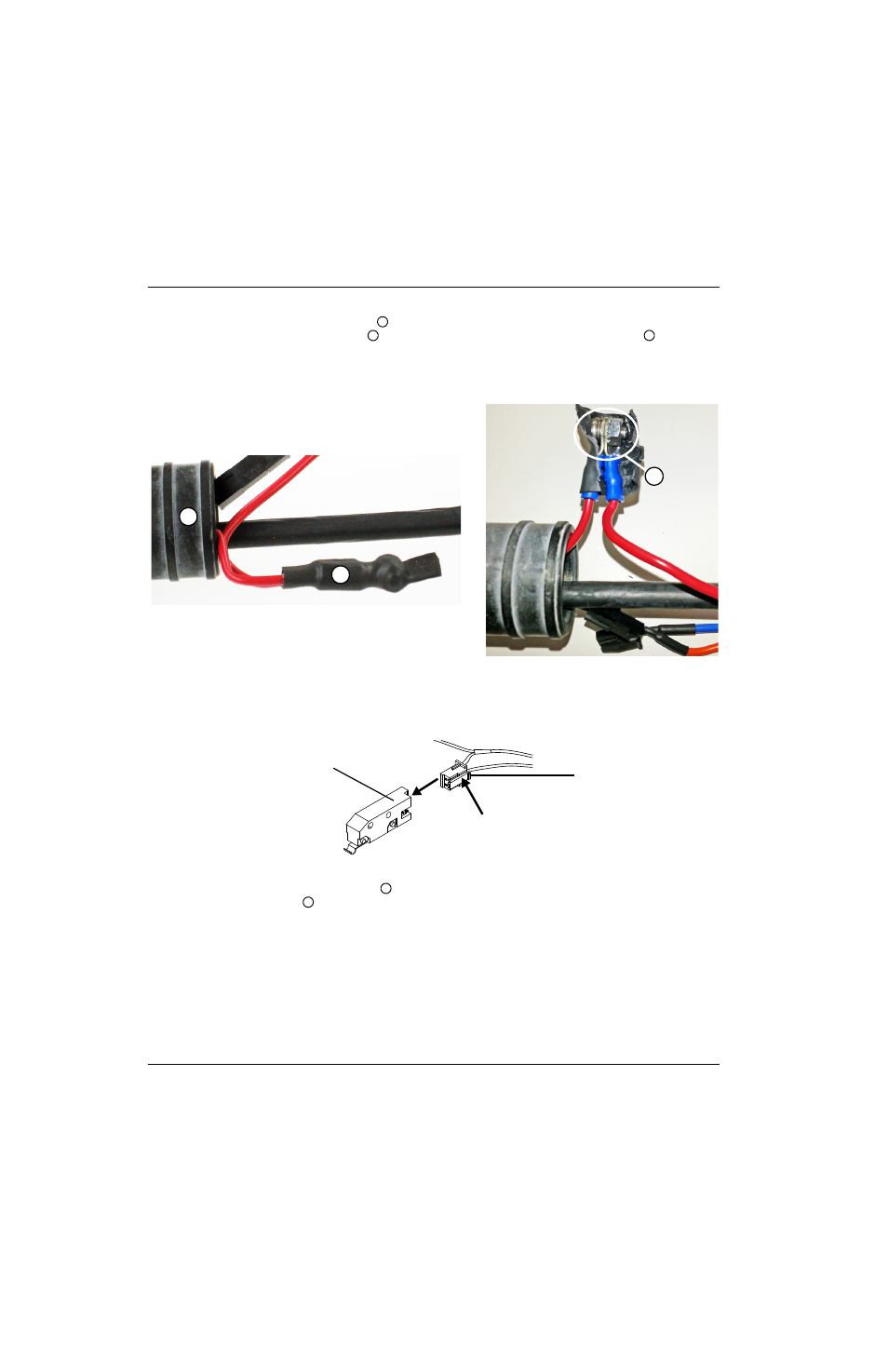

5. Cortar con cuidado el tubo termoencogible
del extremo de tubo alargador en que está el gatillo para mostrar
la tuerca y tornillo del terminal arco piloto
para mostrar la tuerca y tornillo del terminal arco piloto
. Quitar
la tuerca y tornillo del terminal arco piloto y apartarlos.
Figura 33
6. Desconectar el interruptor de arranque oprimiendo la aleta para sacar el interruptor del conector.
Figura 34
7. Usar 2 llaves para aflojar el conector de gas
que une la tubería de gas del cuerpo de antorcha con los cables
y mangueras de la antorcha
. Apartar el conjunto cuerpo de antorcha de los cables y mangueras de la antorcha.
1
2
3
1
2
3
Interruptor de arranque
Aleta
1
2
