Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 61
4 – Reposición de componentes
Instalar el cuerpo de antorcha
1. Usar una pequeña tira de cinta aislante para sujetar a la tubería de gas el terminal de los cables de arco piloto
y sensor de capuchón de manera provisional.
2. Pasar el tubo alargador por el cuerpo de antorcha hasta llegar al cabezal de antorcha.
3. ¿Se va a volver a instalar el cuerpo de antorcha existente o a reemplazarlo por uno nuevo?
 Si se va a volver a instalar el cuerpo de antorcha existente, limpiar el área cónica del conector de tubería
de gas para quitarle todo resto de trabarroscas seco o desprendido. Untarle una gota de trabarroscas fresco
a la rosca del conector que une la tubería de gas con el cuerpo de antorcha.
 Si se va a instalar un cuerpo de antorcha nuevo, tener cuidado de que no llegue nada de trabarroscas al área
cónica del conector de la tubería de gas para evitar se dañe la antorcha. Untarle una gota del trabarroscas que
viene con el juego, a la rosca del conector que une la tubería de gas con el cuerpo de antorcha nuevo.
 La gota no deberá ser mayor que 2 veces el diámetro nominal de la rosca.

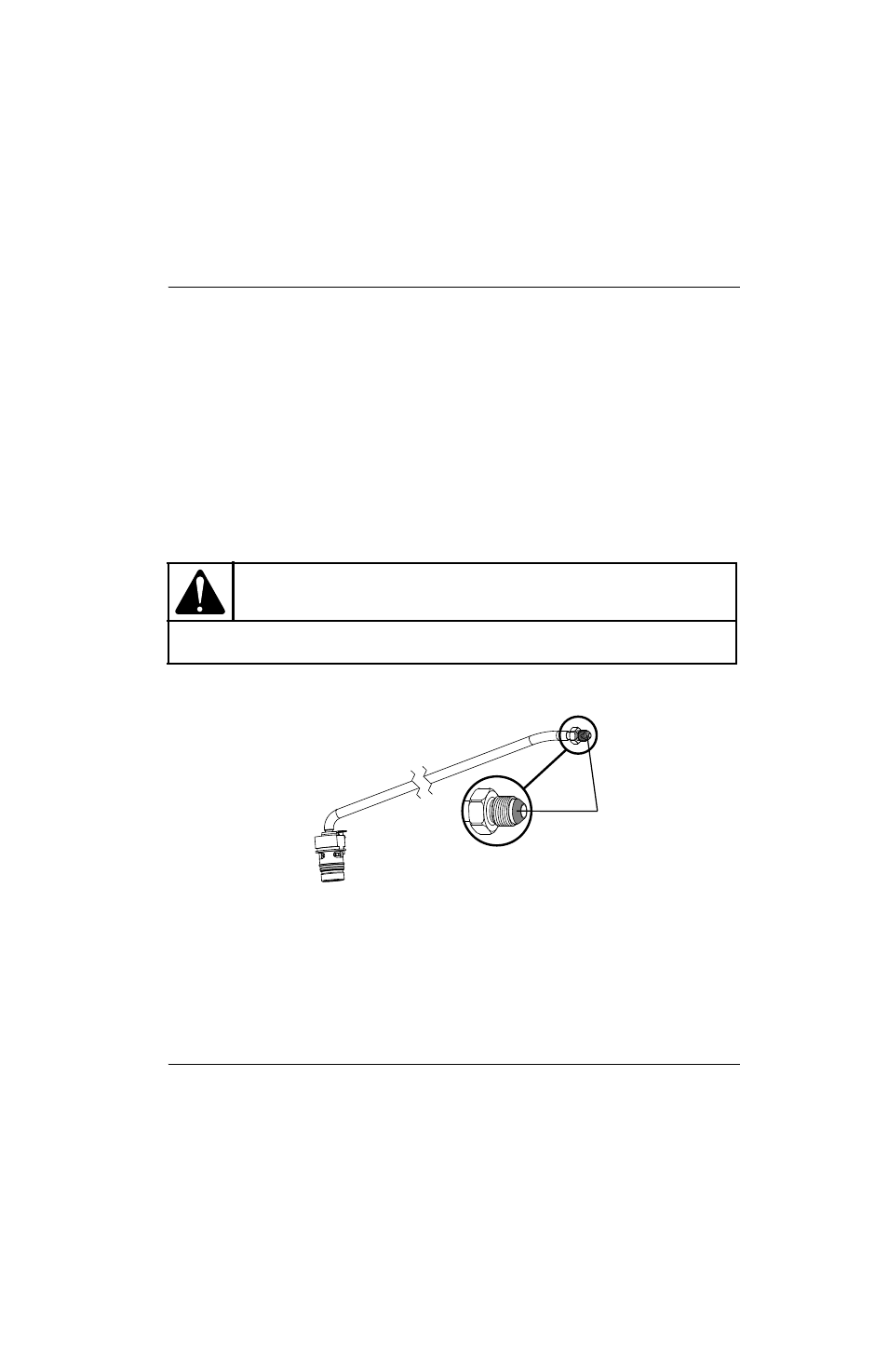

Figura 22
¡PRECAUCIÓN!
No dejar que llegue trabarroscas al área cónica del conector de la tubería de gas para evitar daños
a la antorcha. Si llegara algo de trabarroscas a esta área, limpiar inmediatamente.
Área cónica conector tubería
de gas
