4 – Reposición de componentes
9. Comprimir el resorte en la mitad de enfrente del gatillo. Correr el gatillo y resorte hasta que encajen en su lugar.

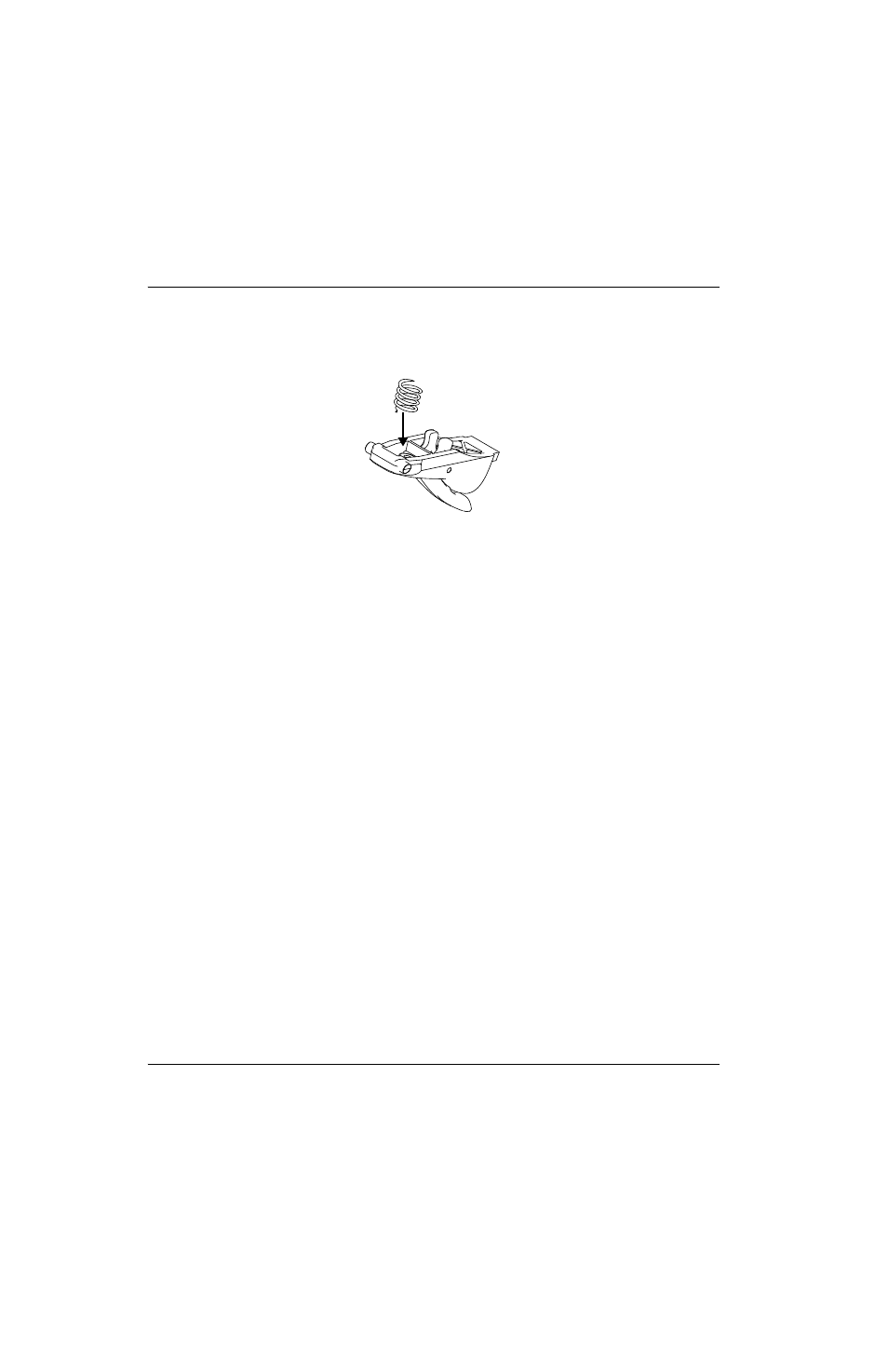

Figura 6
10. Asegurarse de que el conector del interruptor de sensado capuchón y el tornillo del terminal arco piloto (revestido
con tubo termoencogible) estén bien metidos en el tubo alargador.
11. Con cuidado de que el mango y la brida roscada no pellizquen los cables, alinear la mitad izquierda del mango con
la mitad derecha.
12. Ponerle los tornillos al mango sin apretarlos del todo y verificar que:
 los dos ejes de giro del gatillo estén en los orificios de pivote halando el gatillo unas cuantas veces.
(Ver la
Figura 4 en la página 44).
 las ranuras planas rectangulares del tubo alargador estén bien alineadas con los puntos en que se unen las dos
mitades del mango. (Ver la
Figura 5 en la página 45).
 los puntos en que se unen las dos mitades del mango no pellizquen ningún cable
13. Apretar los tornillos del mango a 15,0 kg·cm.
14. Volver a conectar la antorcha y la alimentación de gas y poner en ON (I) (encendido) la energía.
