Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 67
4 – Reposición de componentes
6. Meter el interruptor de sensado capuchón en el orificio y montante de soporte del manguito frontal.
(Ver la Figura 29).
 Poner el interruptor de sensado capuchón en el manguito en este momento, asegura que
su posición esté bien antes de envolverle el cable con las tiras de espuma nuevas.
7. Tender los cables del sensor de capuchón como se muestra en la Figura 29.
 Antorchas 45°: tender los cables por encima de la tubería de gas y la espuma protectora que tiene enrollada.
 Antorchas 90°: tender los cables por debajo de la tira de espuma para que queden por detrás de la tubería
de gas.

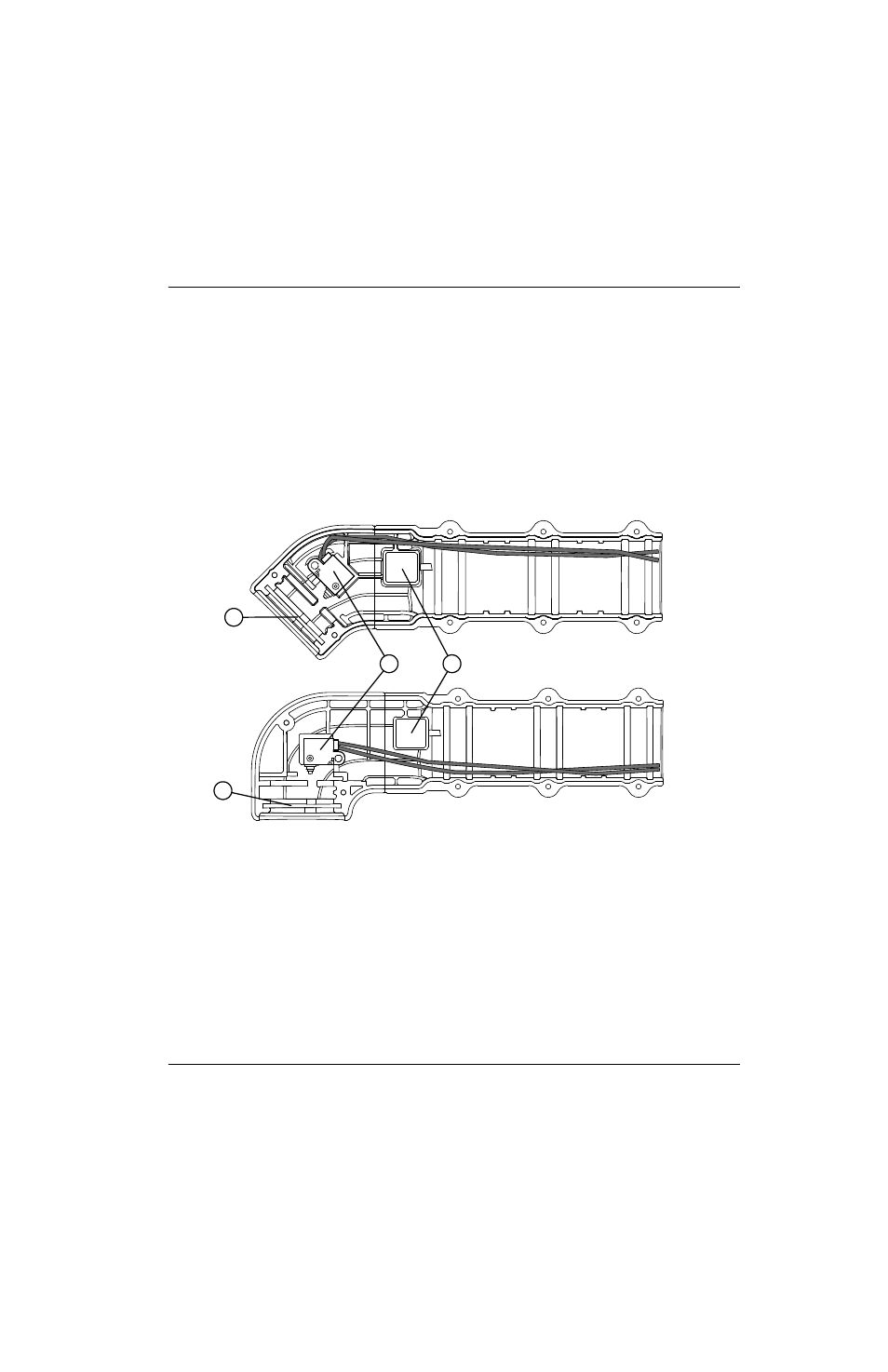

Figura 29 – Tendido de cables en el manguito frontal 45° (arriba) y 90° (abajo)
8. Meter a presión el cuerpo de antorcha en el manguito frontal. Alinear el cabezal de antorcha con la ranura
del manguito. (Ver la Figura 29).
9. Cerciorarse de que las aristas y la caja plástica de la mitad derecha del manguito frontal no compriman el terminal
del cable arco piloto.
 Poner el terminal del cable arco piloto como es debido ayuda a que no se dañe con
el tiempo.
1
2 3
1
45°
90°
1 Ranura cabezal antorcha
2 Interruptor de sensado capuchón
3 Ranura tira de espuma enrollada a la tubería de gas
