Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 49
4 – Reposición de componentes
Instalar el manguito frontal
1. Cerciorarse de que el tornillo del terminal arco piloto del cabezal de antorcha esté apretado a 17,3 kg·cm.
2. Cerciorarse de haber quitado los consumibles a la antorcha.
3. Colocar la mitad derecha del manguito frontal sobre una superficie plana con el interior boca arriba.
4. Afianzar los cables y mangueras de la antorcha para que no se muevan.
5. Meter el interruptor de sensado capuchón en el orificio y montante de soporte del manguito.

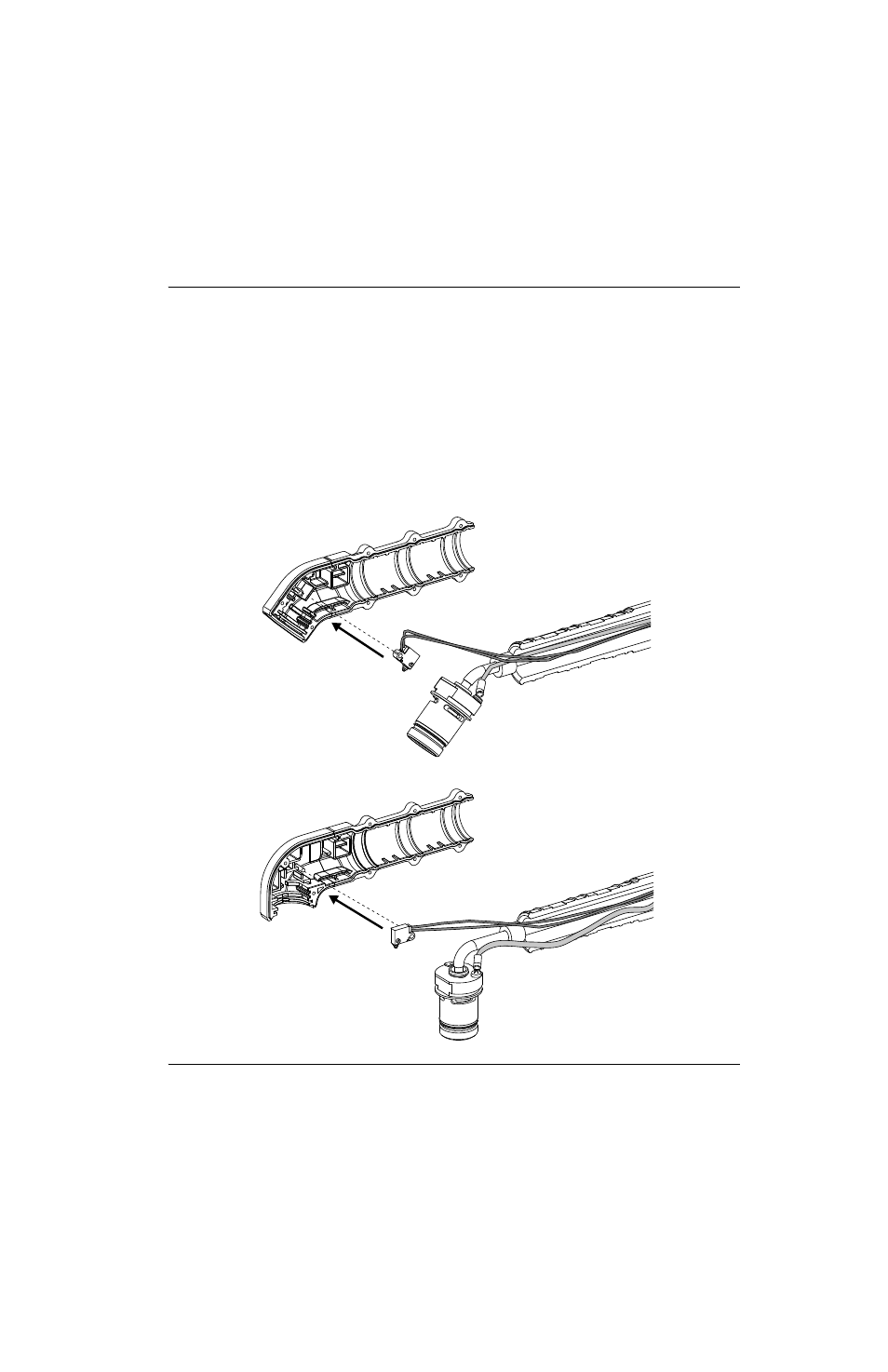

Figura 9 – Instalar el interruptor de sensado capuchón en el manguito frontal 45° (arriba) y 90° (abajo)
45°
90°
