52 Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes
Reemplazar el conjunto gatillo
Quitar el conjunto gatillo
1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.
2. Colocar la antorcha sobre una superficie plana con la mitad izquierda del mango boca arriba.
 La mitad izquierda del mango es la que tiene los tornillos.
3. Afianzar los cables y mangueras de la antorcha para que no se muevan.
4. Quitarle los tornillos a la mitad izquierda del mango.
5. Insertar un destornillador entre las dos mitades del mango y darle vuelta ligeramente para levantar la mitad izquierda.
Con cuidado de que el resorte del gatillo no salte del mango, sacar de la antorcha la mitad izquierda del mango.

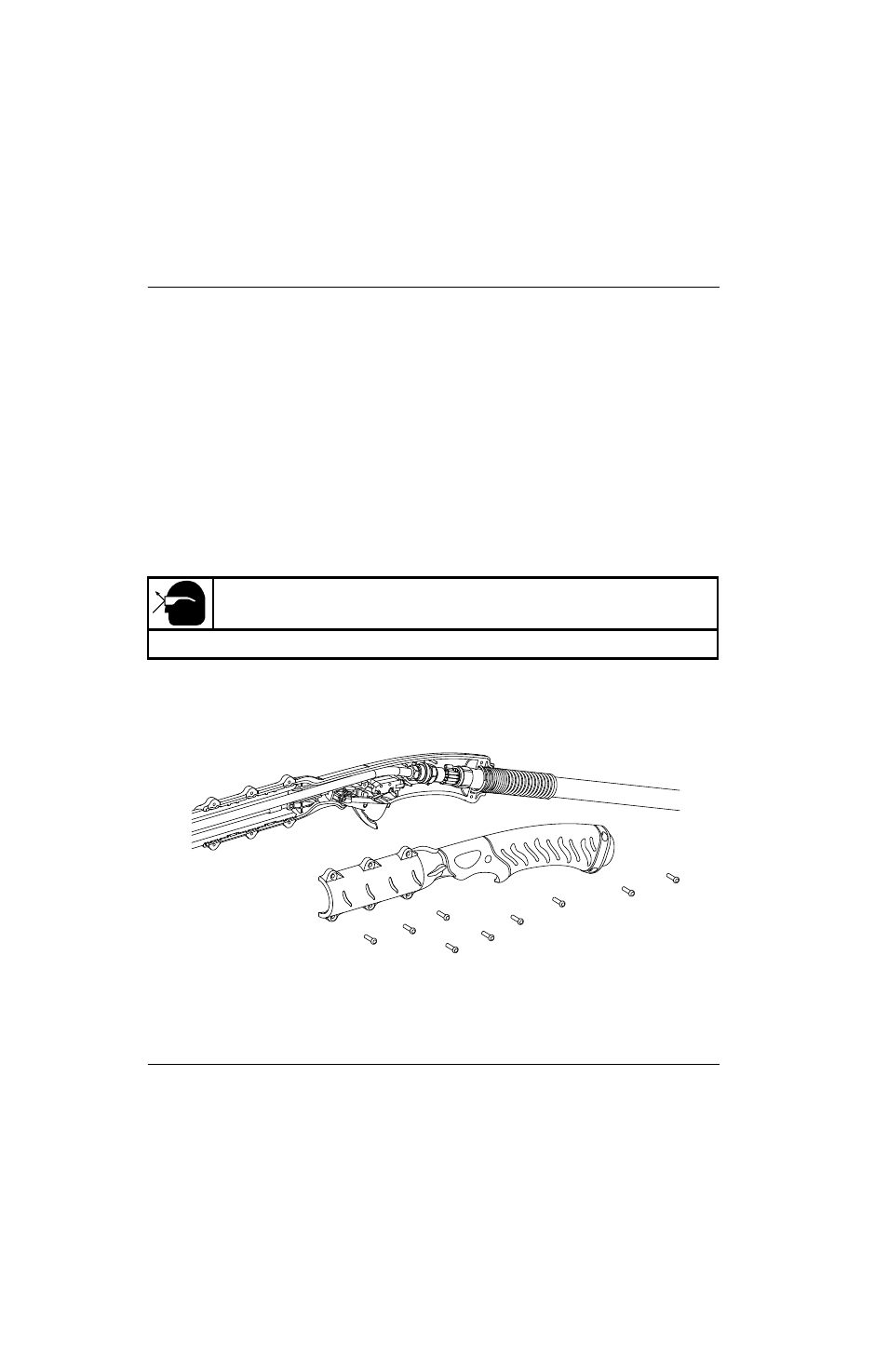

Figura 12
6. Mientras se sujeta el resorte, correr el gatillo y el resorte hacia arriba y sacarlos del mango.
Juego Descripción
428156 Juego: gatillo de repuesto antorcha manual Duramax Hyamp (con resorte)
¡PRECAUCIÓN!
Llevar puestas gafas de seguridad porque el resorte del gatillo puede saltar del mango.
