56 Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes
Instalar el interruptor de arranque
1. Afianzar los cables y mangueras de la antorcha, los cables blancos hacia arriba, para que no se muevan.
2. Conectar el interruptor de arranque nuevo metiendo el enchufe correspondiente en el zócalo.
3. Meter a presión el interruptor de arranque en los 2 montantes de soporte del mango. Ver la Figura 17.
4. Verificar que los cables estén bien tendidos en torno a los 4 montantes del mango como se muestra en la Figura 17.
Asegurarse de que los cables no pasen por encima de la tubería de gas ni de la ranura para la brida roscada de
tubería de gas. En el mango de la antorcha, los 4 cables deben quedar por detrás de la tubería de gas.

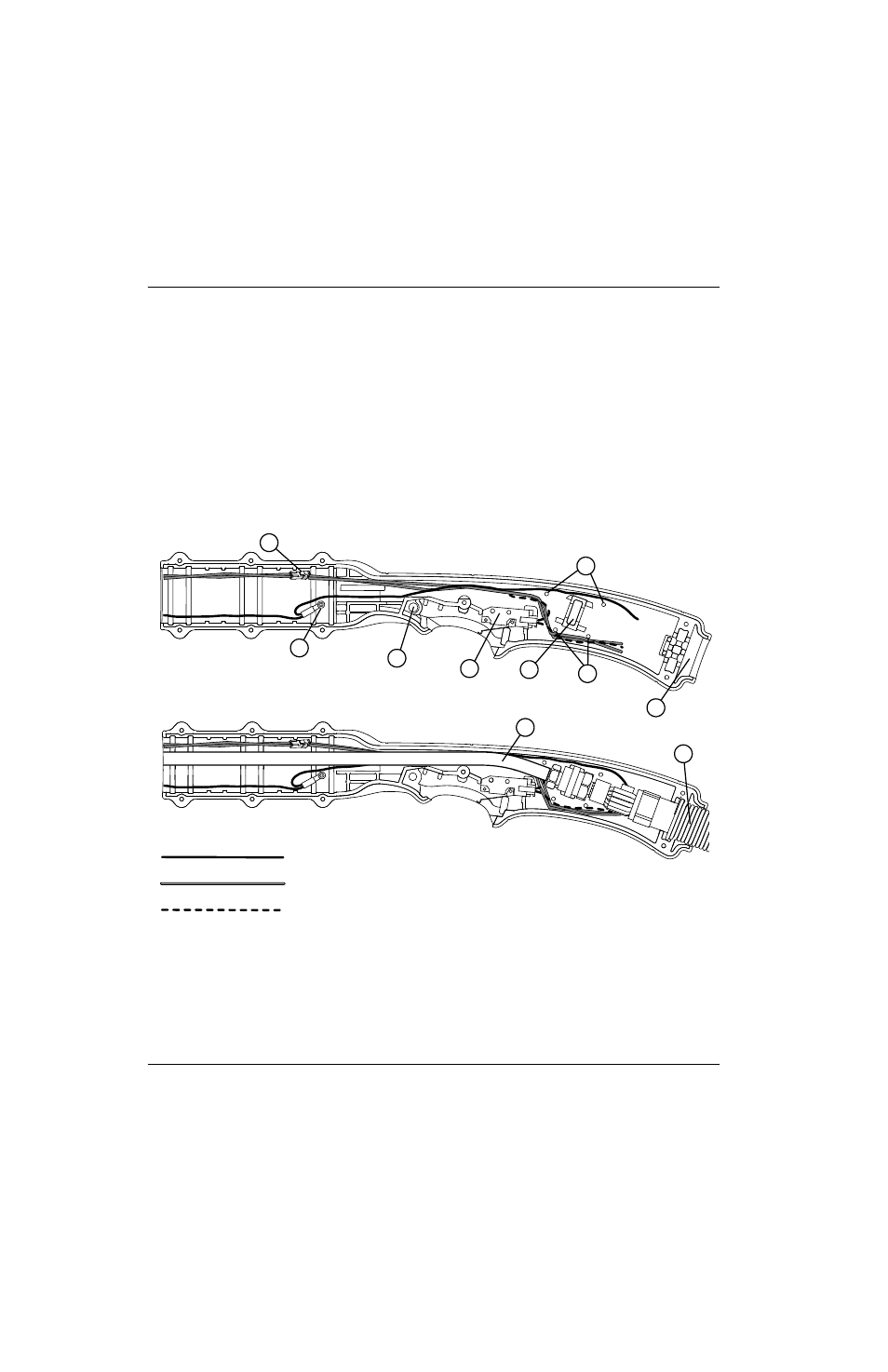

Figura 17 – Cables e interruptor de arranque en el mango sin mostrar (arriba) y mostrando (abajo)
la tubería de gas y cables y mangueras de la antorcha
3
Cable arco piloto (rojo)
Cables interruptor de sensado capuchón (azul, anaranjado)
Cables interruptor de arranque (morado)
5 4
1
2
6
6
7
8
9
1 Conector interruptor de sensado capuchón
2 Tornillo terminal cable arco piloto
3 Orificio del eje de giro del gatillo
4 Interruptor de arranque
5 Ranura para brida roscada tubería de gas
6 Montantes para tender los cables
7 Ranura pasacables cables y mangueras
de la antorcha
8 Tubería de gas
9 Pasacables cables y mangueras de la antorcha
