66 Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes
Instalar el cable arco piloto
1. Cerciorarse de haber quitado los consumibles a la antorcha.
2. Localizar el nuevo tornillo del terminal arco piloto que viene con el juego.
3. Usar este tornillo para conectar el cable arco piloto nuevo al cabezal antorcha.
 Inclinar el cable del arco piloto hacia la tubería de gas. Doblar el terminal de cable con cuidado de ser necesario.
 Tener presente que las aristas y la caja plástica de la mitad derecha del manguito frontal
no deben comprimir el terminal del cable arco piloto al volver a armar la antorcha.
 Apretar el tornillo a 17,3 kg·cm.

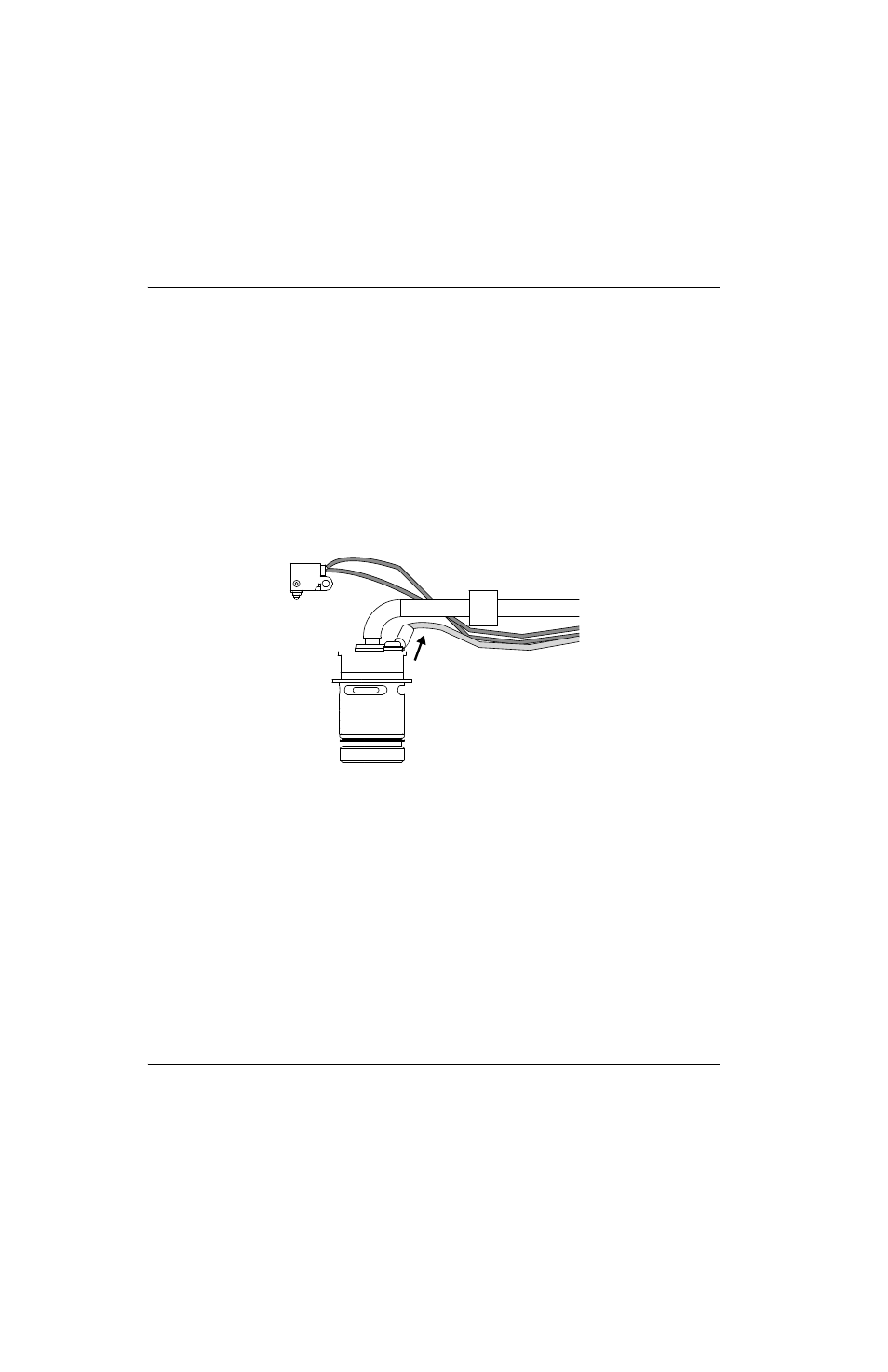

Figura 28
4. Colocar la mitad derecha del manguito frontal sobre una superficie plana con el interior boca arriba.
5. Afianzar los cables y mangueras de la antorcha, los cables blancos hacia arriba, para que no se muevan.
