Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 45
4 – Reposición de componentes
5. Alinear la mitad derecha del mango con el tubo alargador. Las pequeñas aristas del perfil del mango deberán
acomodarse en las ranuras planas rectangulares del tubo alargador como se muestra en la Figura 5.
6. Meter el tubo alargador en el mango de la antorcha guiando la tubería de gas y el pasacables por el mango.
Mantener los cables en la debida posición.
 Si el mango no se alineara con las ranuras planas del tubo alargador como se muestra
en la
Figura 5, agarrar el tubo alargador con una mano y, la tubería de gas y el mango
de la antorcha, con la otra y darles un poco de vuelta hasta que queden bien alineados.

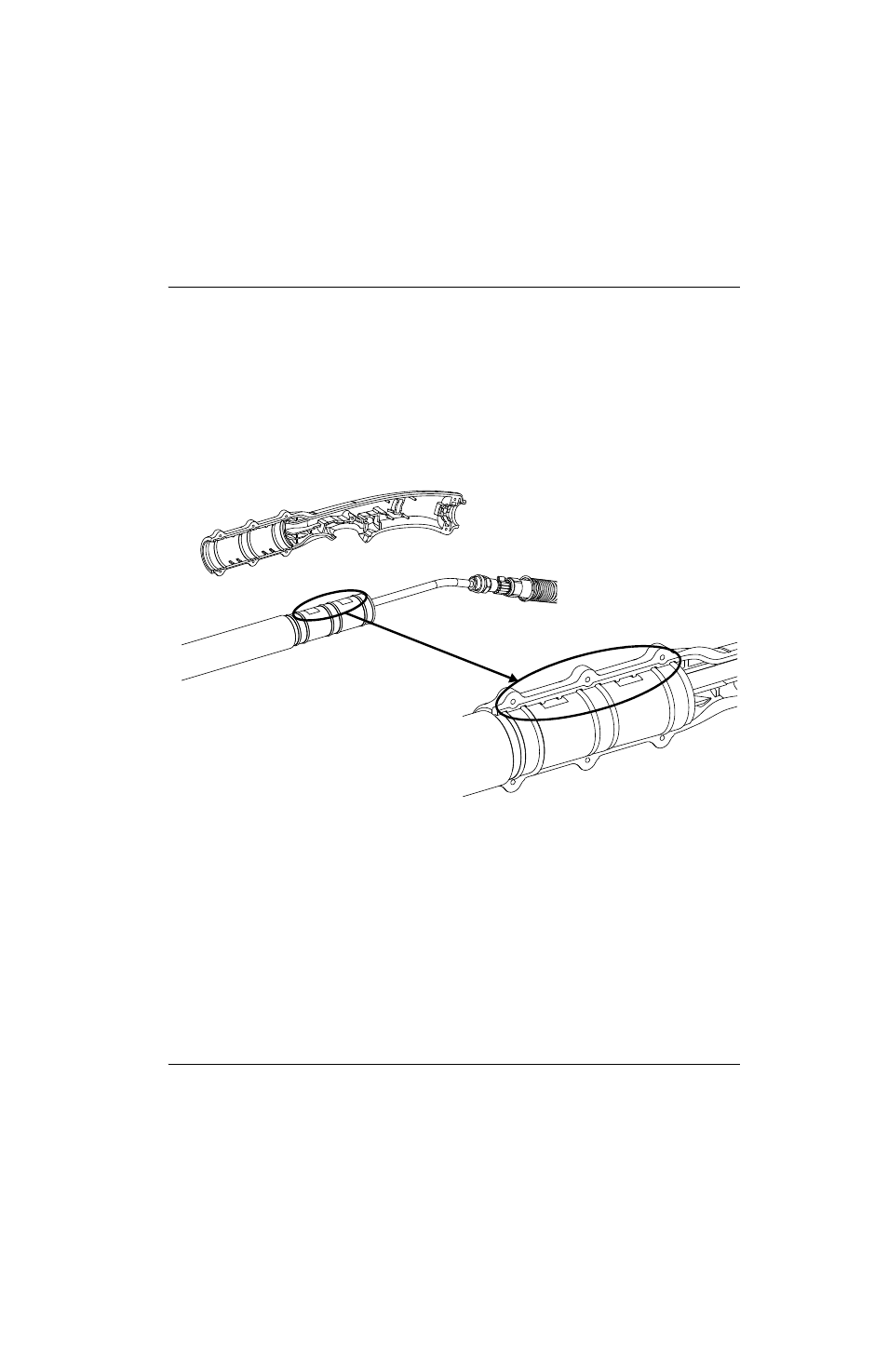

Figura 5
7. Alinear la brida roscada de la manguera de gas con la ranura del mango. Ver la Figura 4 en la página 44.
 Flexionar ligeramente la tubería de gas para acomodarla adecuadamente en el mango
de la antorcha de ser necesario.
8. Alinear el pasacables con su ranura en el mango. Ver la ubicación de la ranura del pasacables en la Figura 4.
